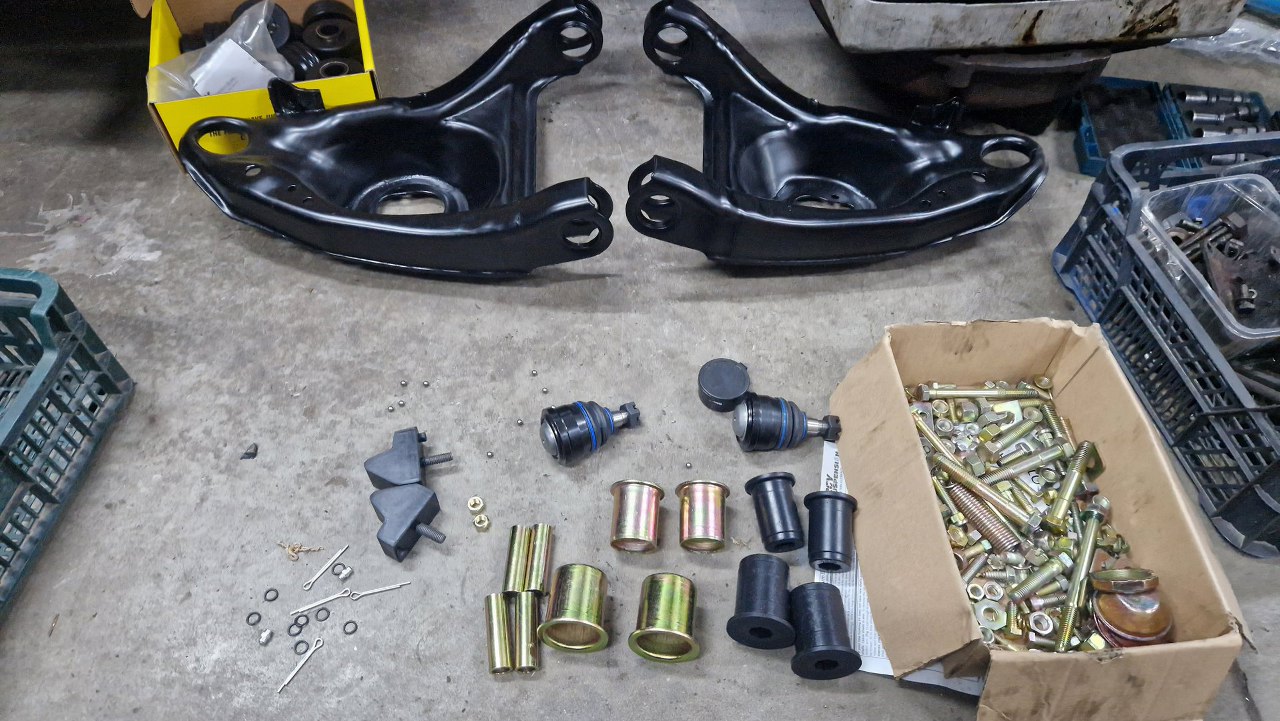

Ostatnio złożyłęm wahacze górne wróćmy więc do składania, tym razem mamy wahacze dolne.
![](img/022_001.jpg)

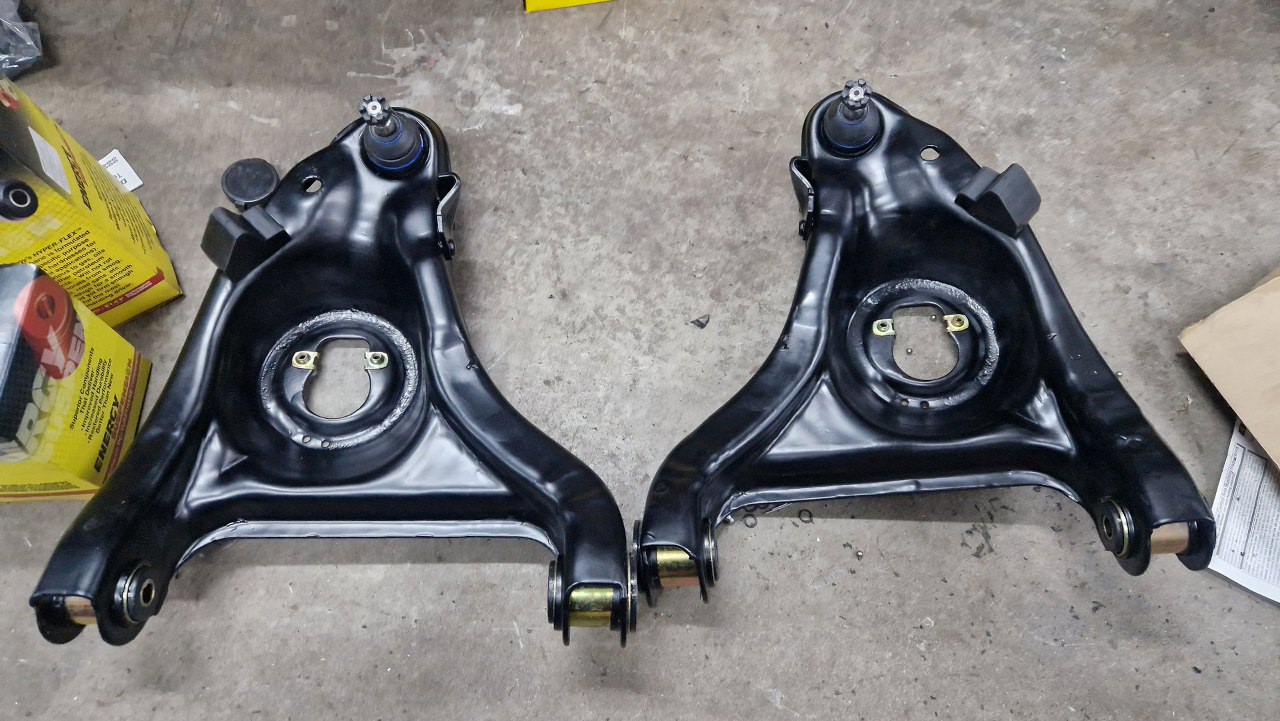

Wcisnąłem tuleje metalowo gumowe i sworznie, włożyłem nowe odboje, nawet spinki do przykręcenia amortyzatorów są odnowione.
![](img/022_002.jpg)

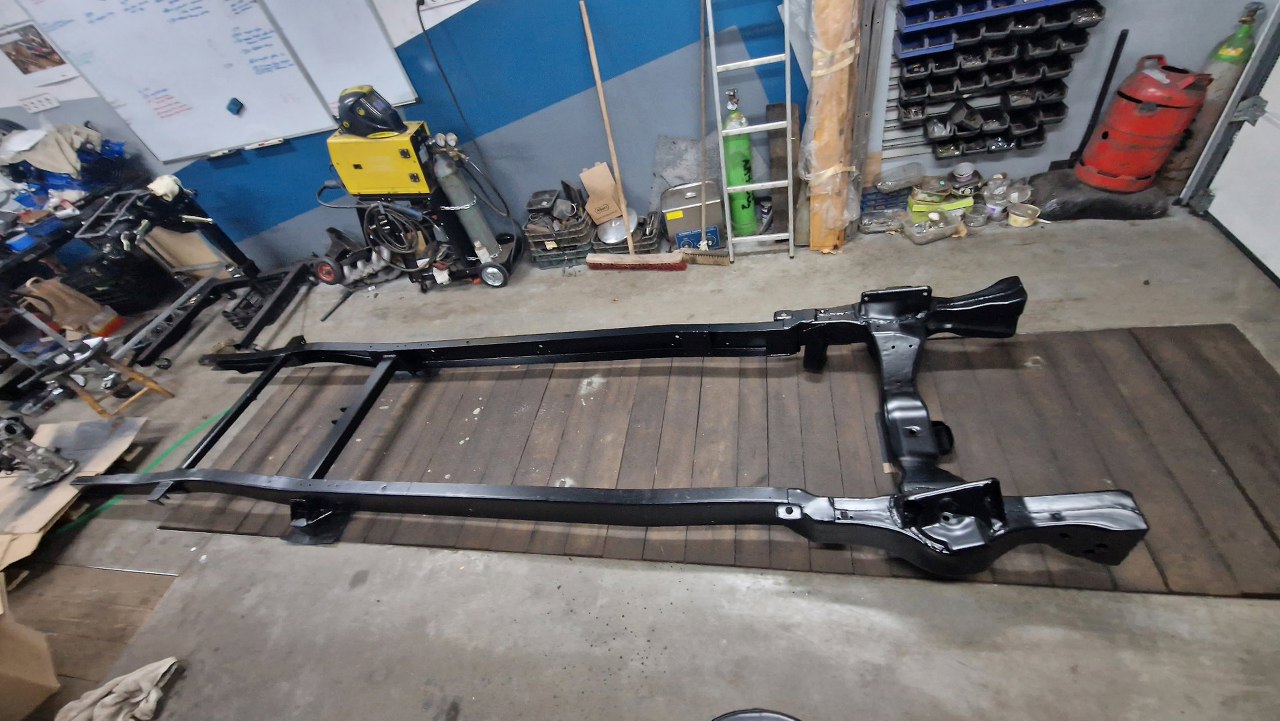

Tymczasem odebrałem ramę z piaskowania i malowania proszkowego. Wyszła zjawiskowo. Zupełnie nie ma porównania do tego, co było poprzednio.
![](img/022_003.jpg)

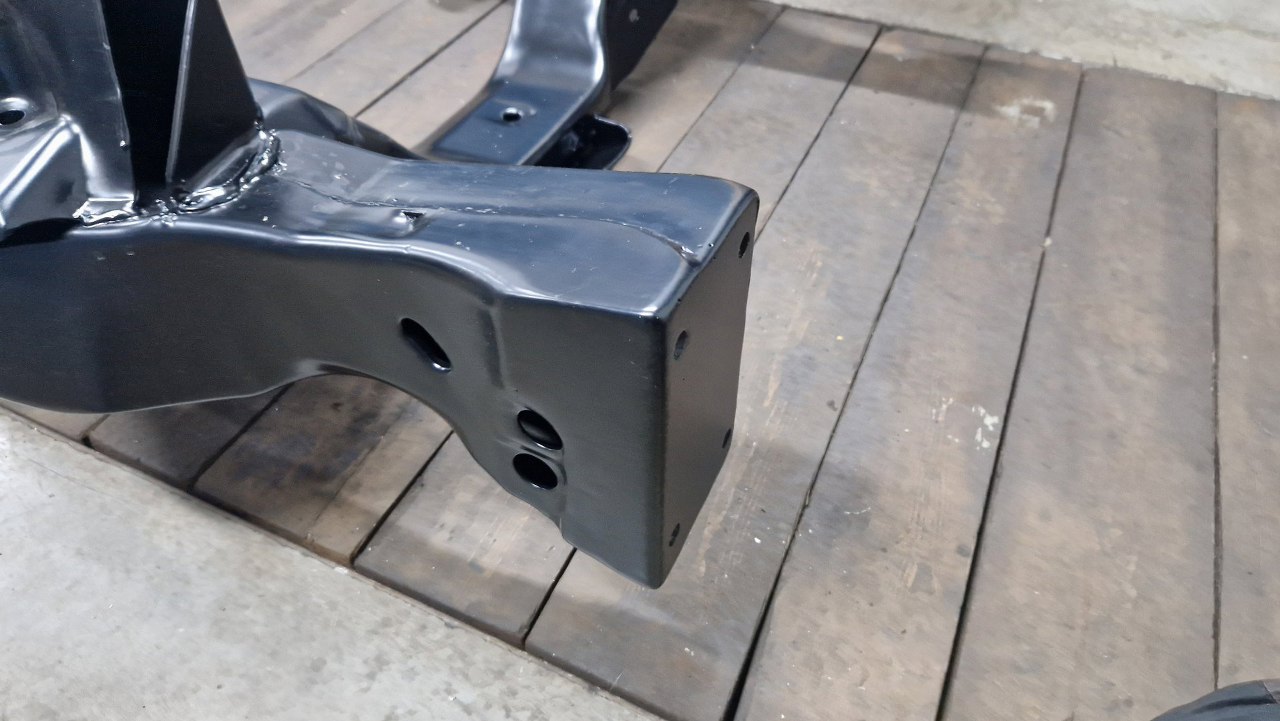

Zaspawane przednie końce ramy wyglądają lepiej, niż jak wyjechały z fabryki Chevroleta. Chyba nawet nie ma śladu spawania.
![](img/022_004.jpg)

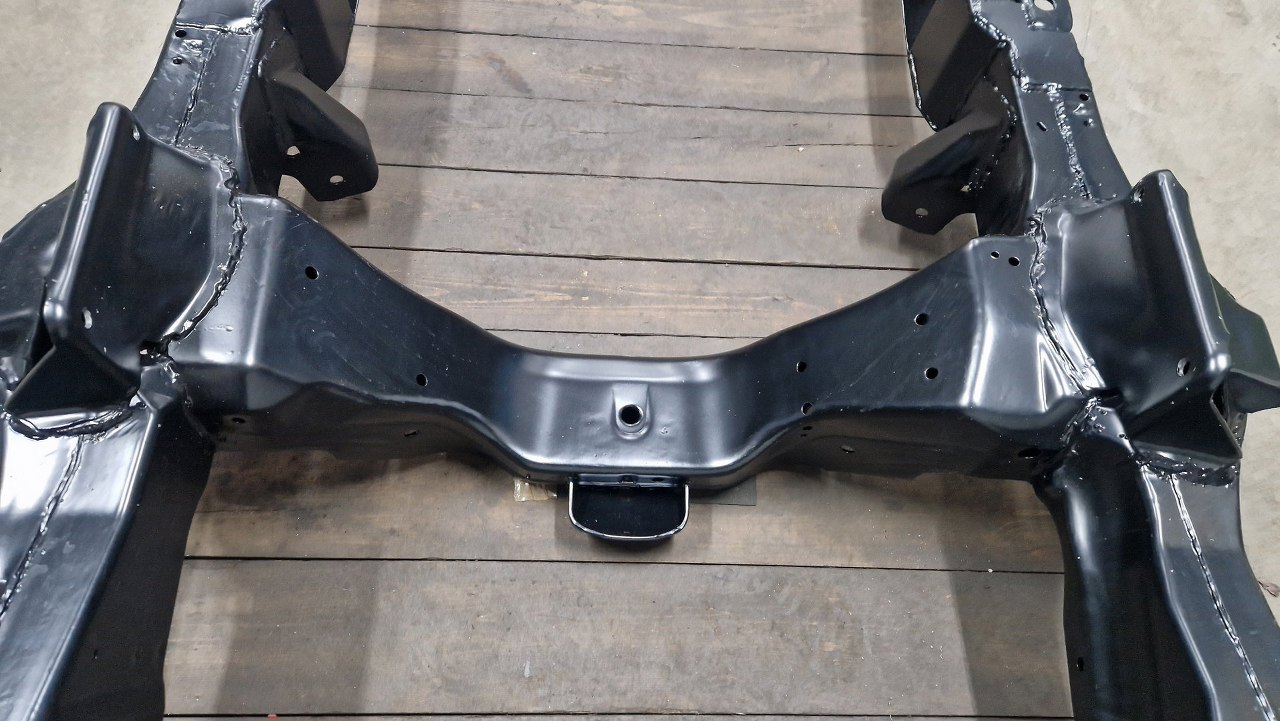

Belka pod silnikiem nie wygląda jakby miała całe stado zaspawanych otworów :).
![](img/022_005.jpg)

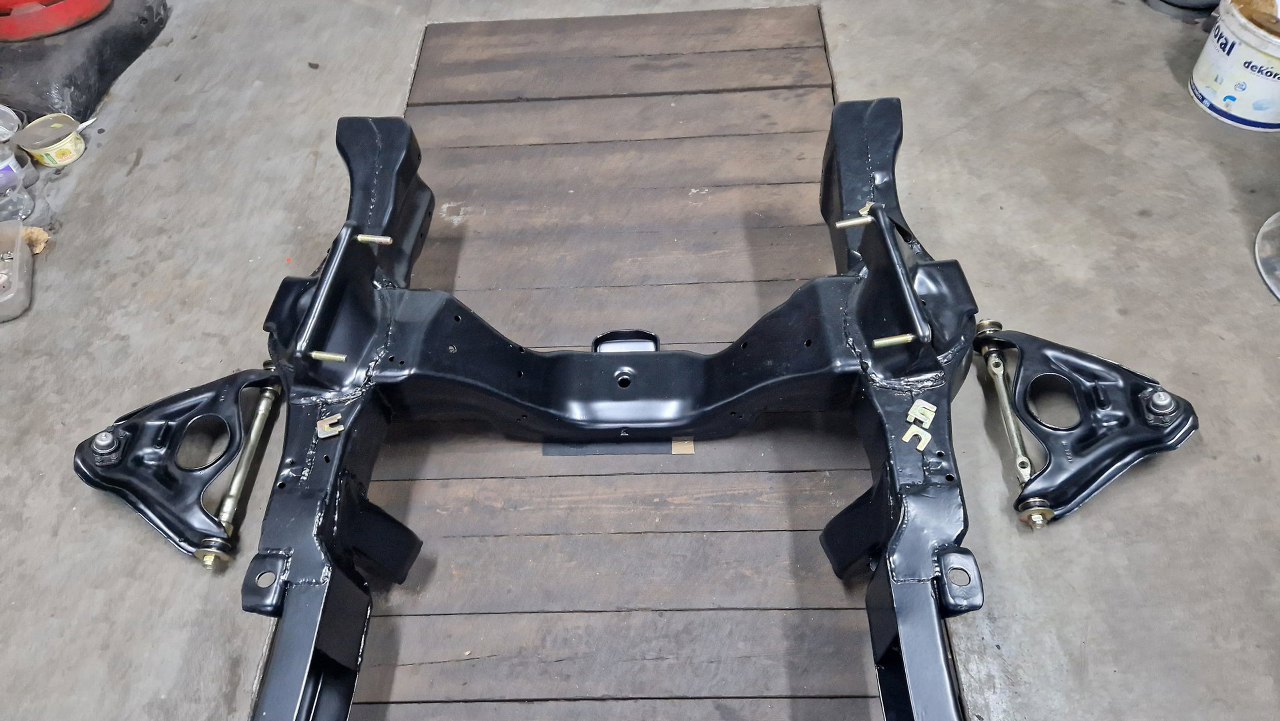

Można zatem coś zacząć składać. Wcisnąłem w ramę śruby mocujące górne wahacze.
![](img/022_006.jpg)

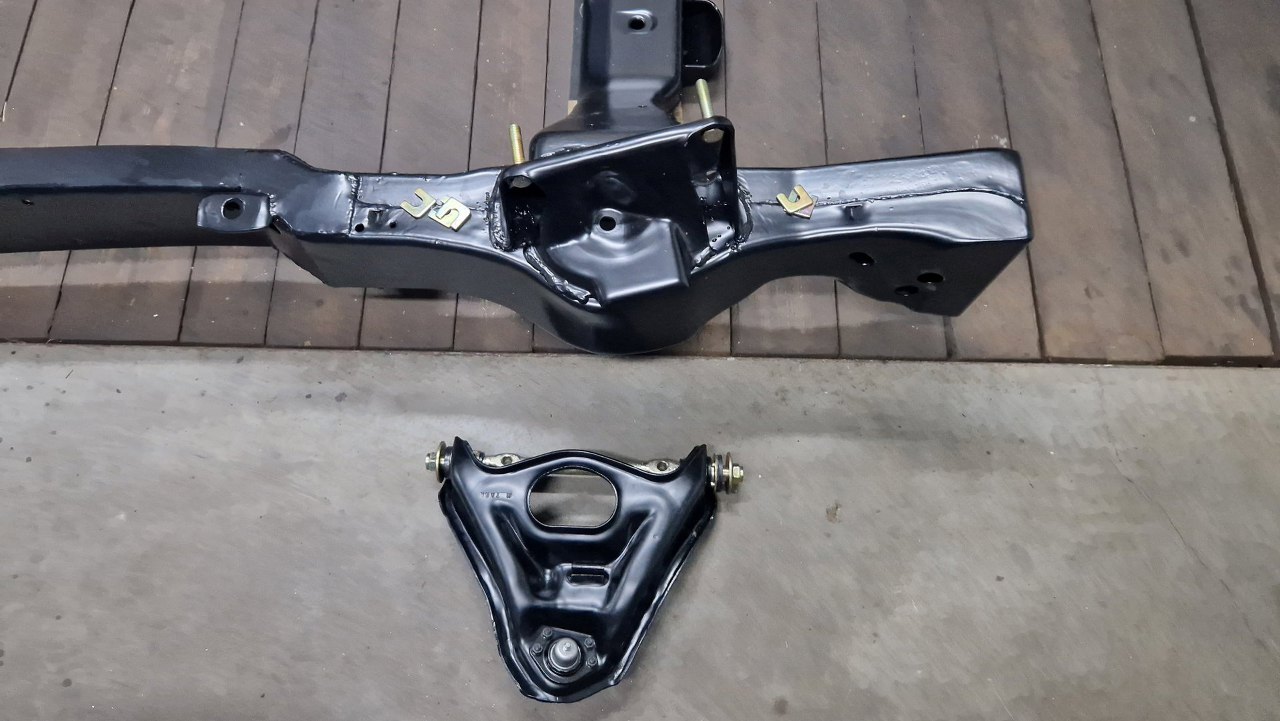

Przygotowałem podkładki regulujące geometrię, żeby wszystko trafiło na te miejsce, gdzie było przed rozłożeniem. I tak trzeba będzie zrobić geometrię, dla pewności, ale może się uda trafić :).
![](img/022_007.jpg)

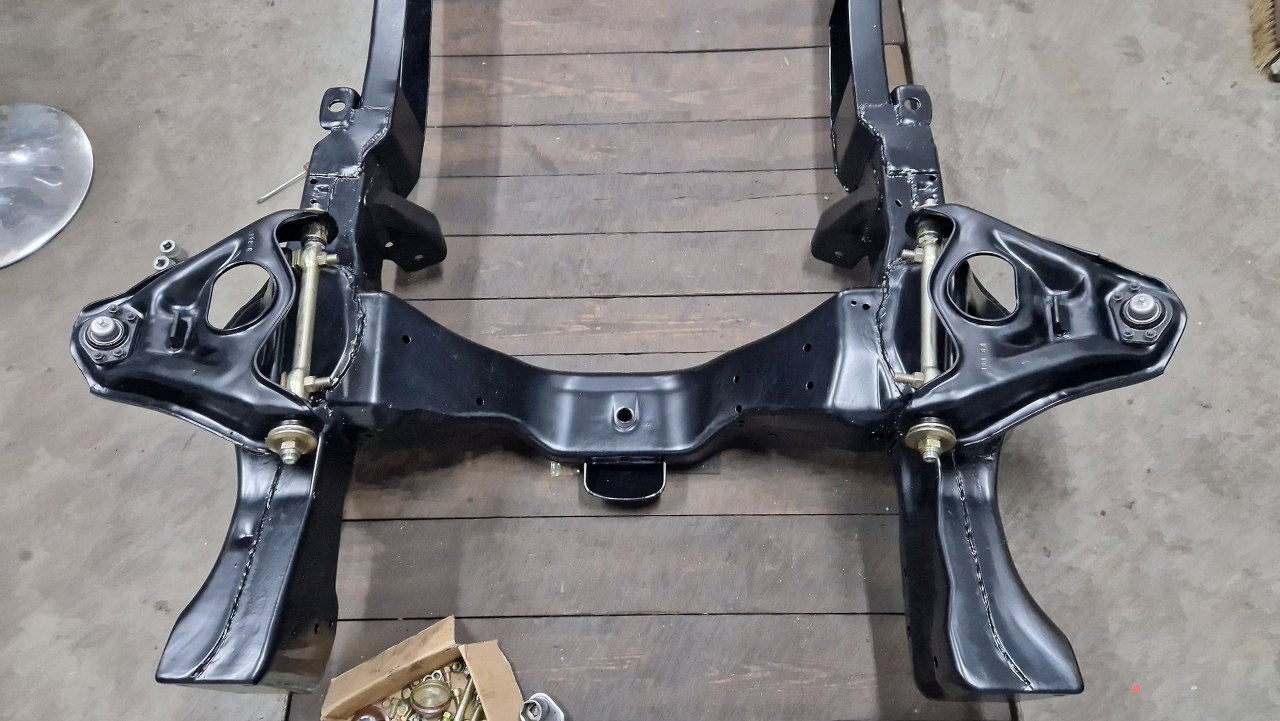

Górne wahacze przykręcone.
![](img/022_008.jpg)

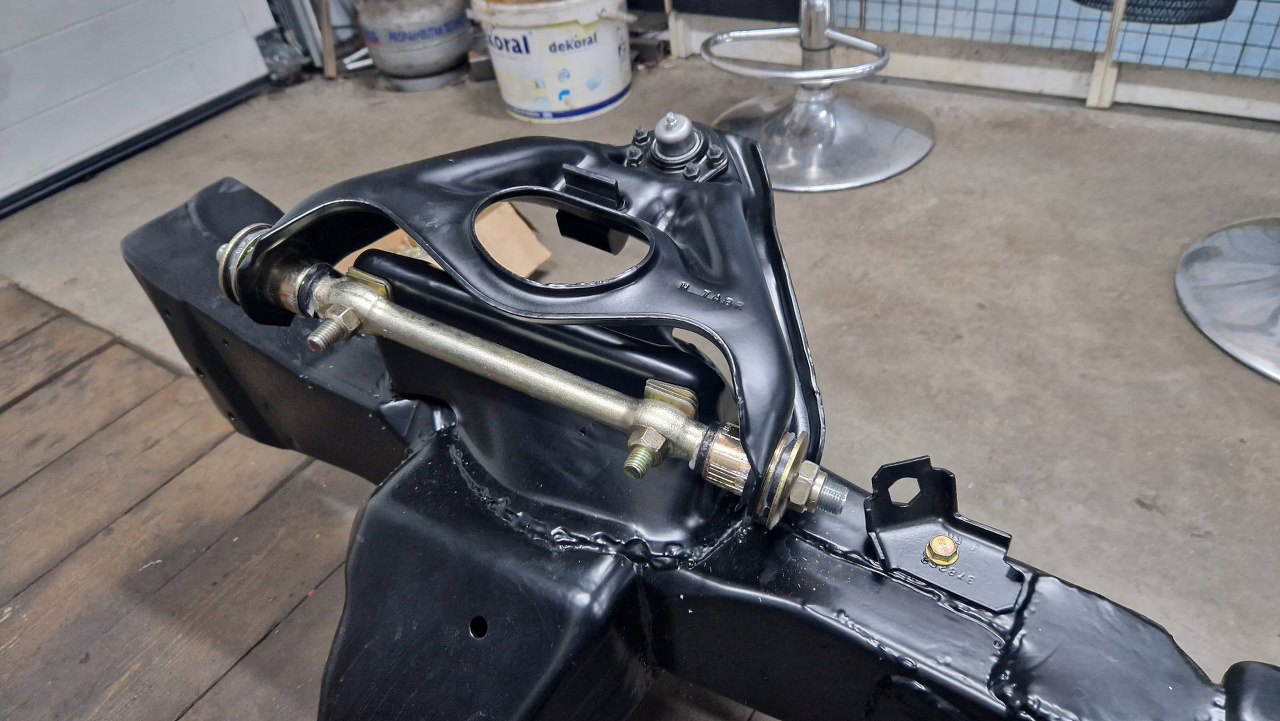

Przykręciłem też mocowania rurek hamulcowych do ramy.
![](img/022_009.jpg)

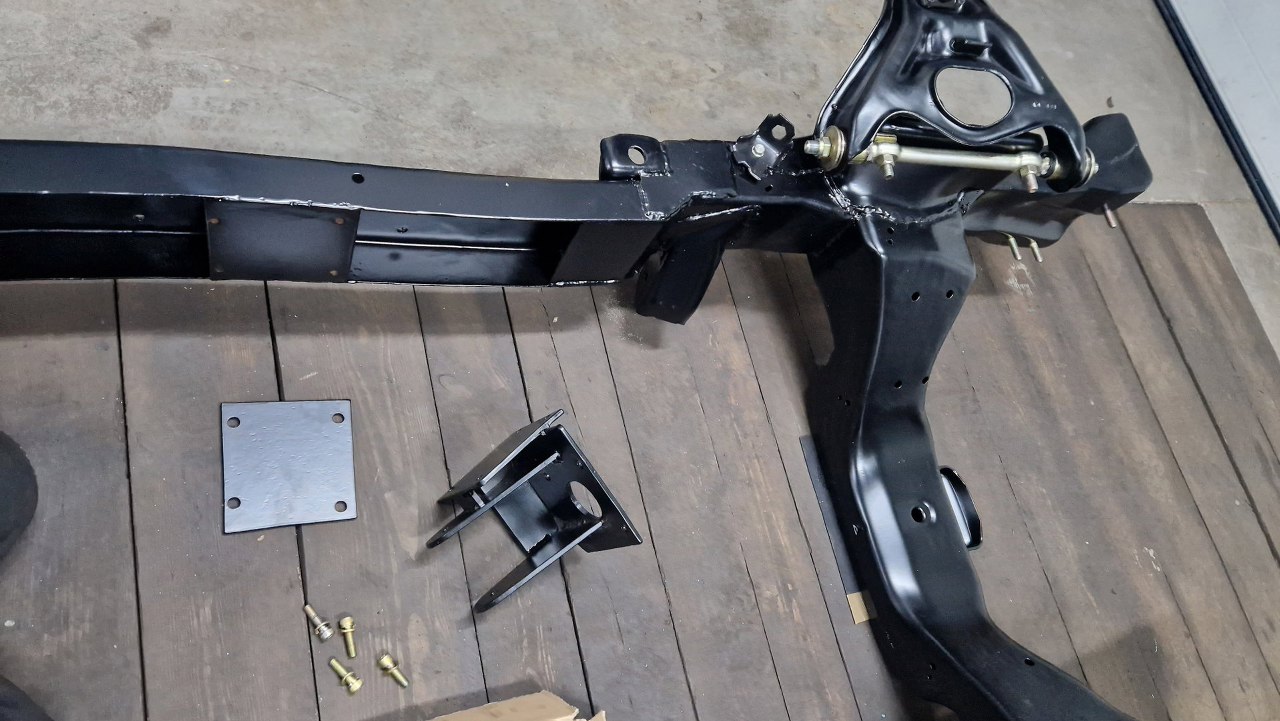

Następnie zajmę się mocowaniem pompy hamulcowej.
![](img/022_010.jpg)

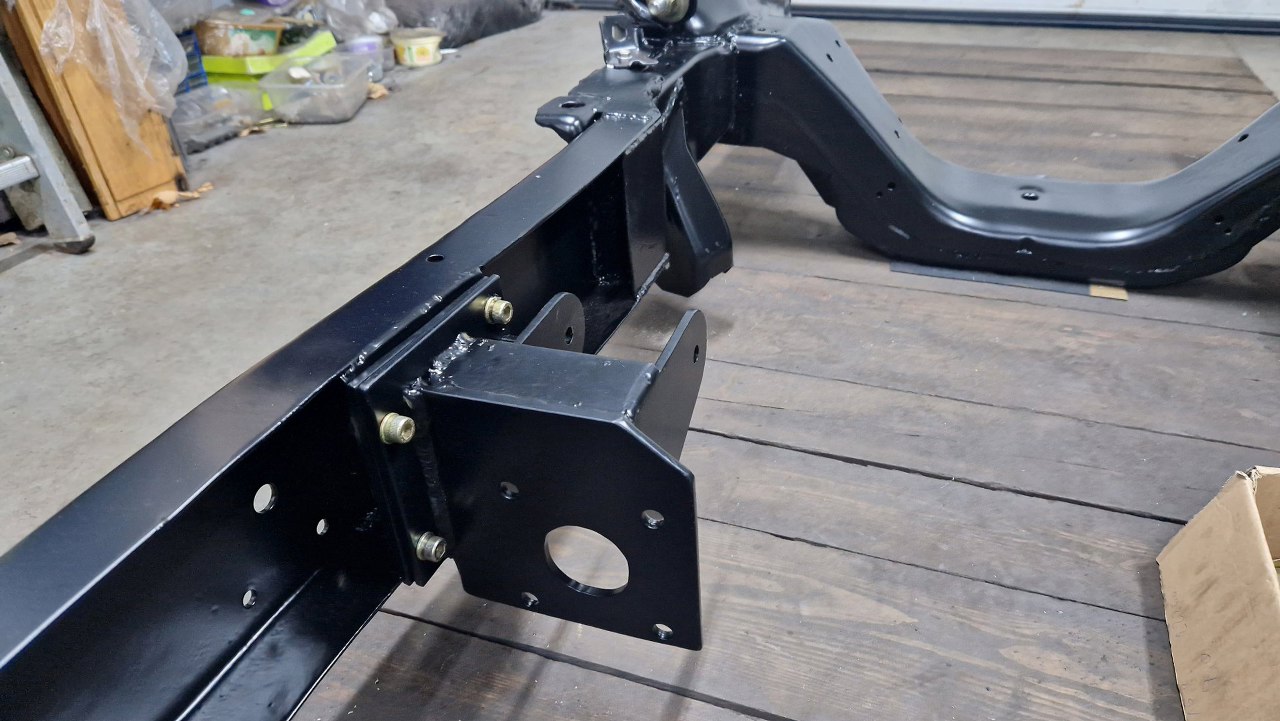

Przykręcone do ramy.
![](img/022_011.jpg)

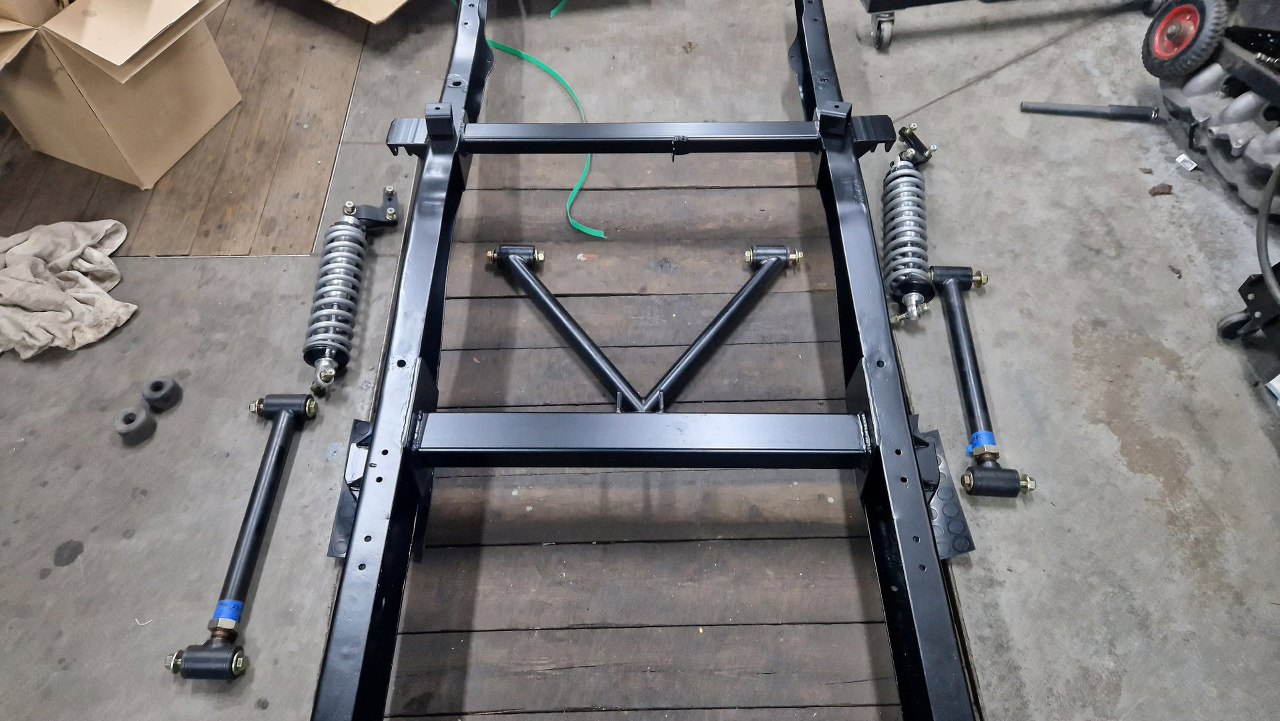

Gotowe też było zawieszenie tylne, więc przyniosłem i te części do ramy.
![](img/022_012.jpg)

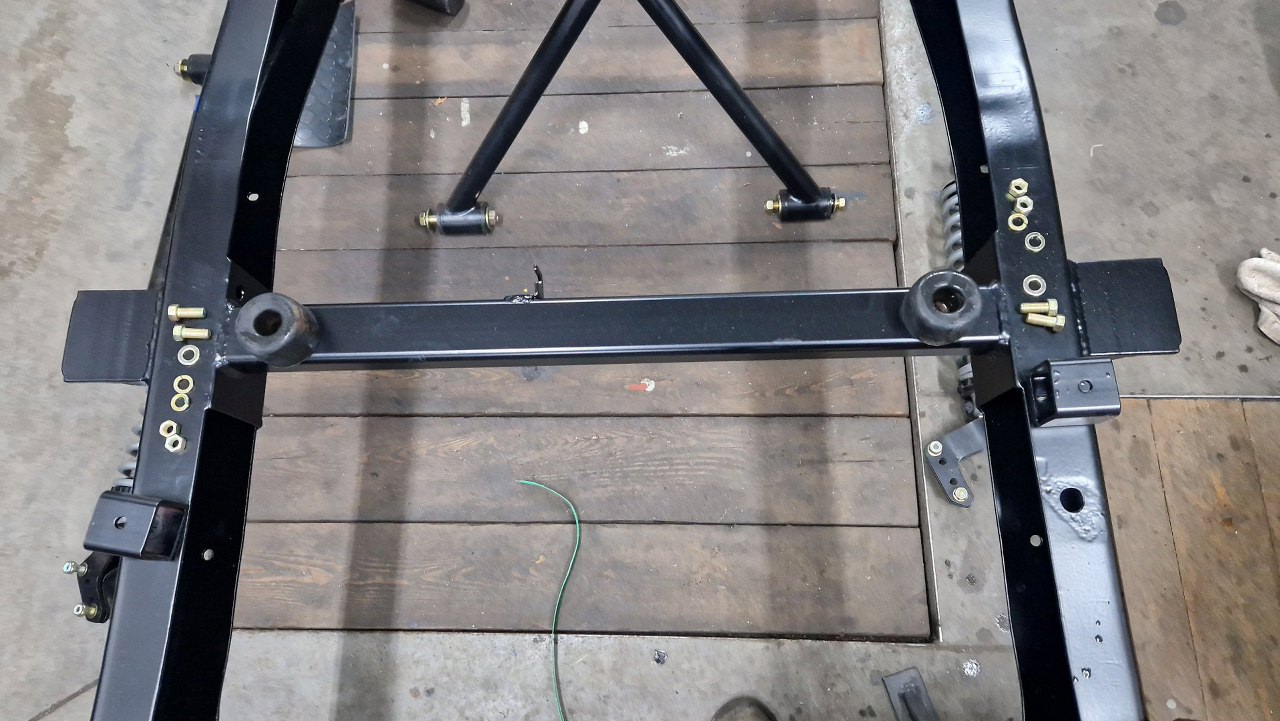

Są nawet odboje.
![](img/022_013.jpg)

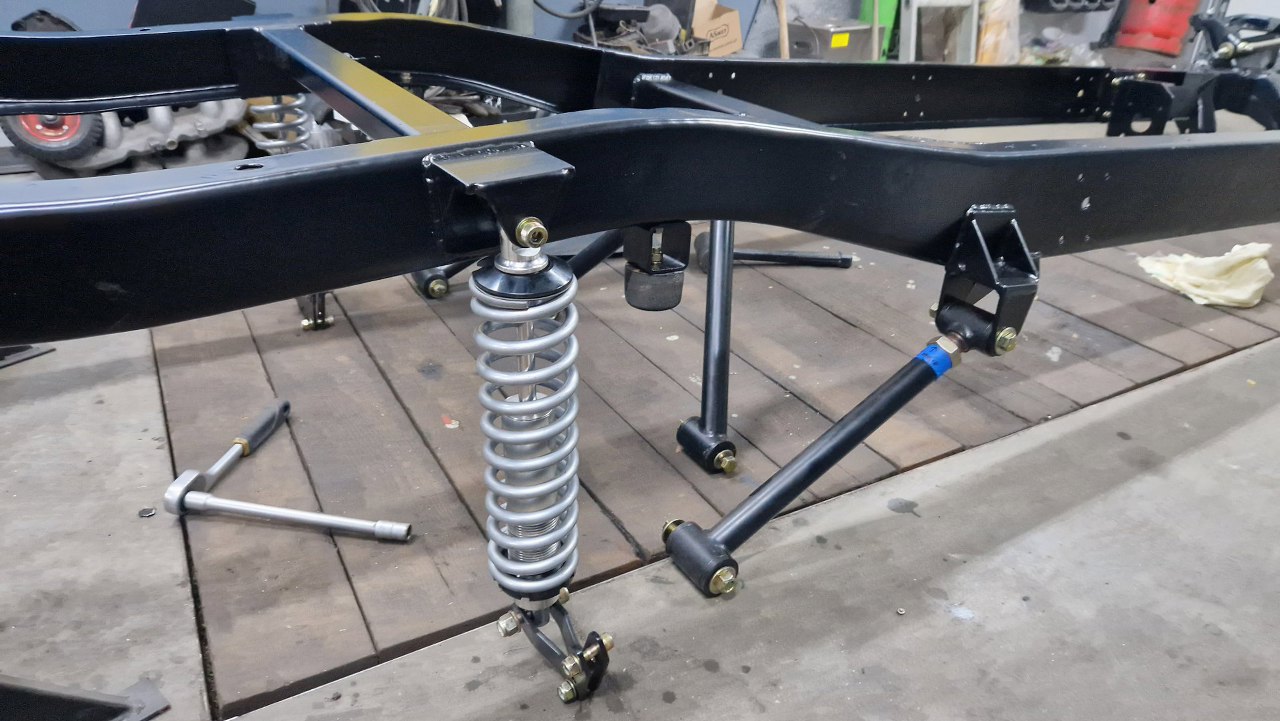

Przykręciłem do ramy wahacze i coilovery.
![](img/022_014.jpg)

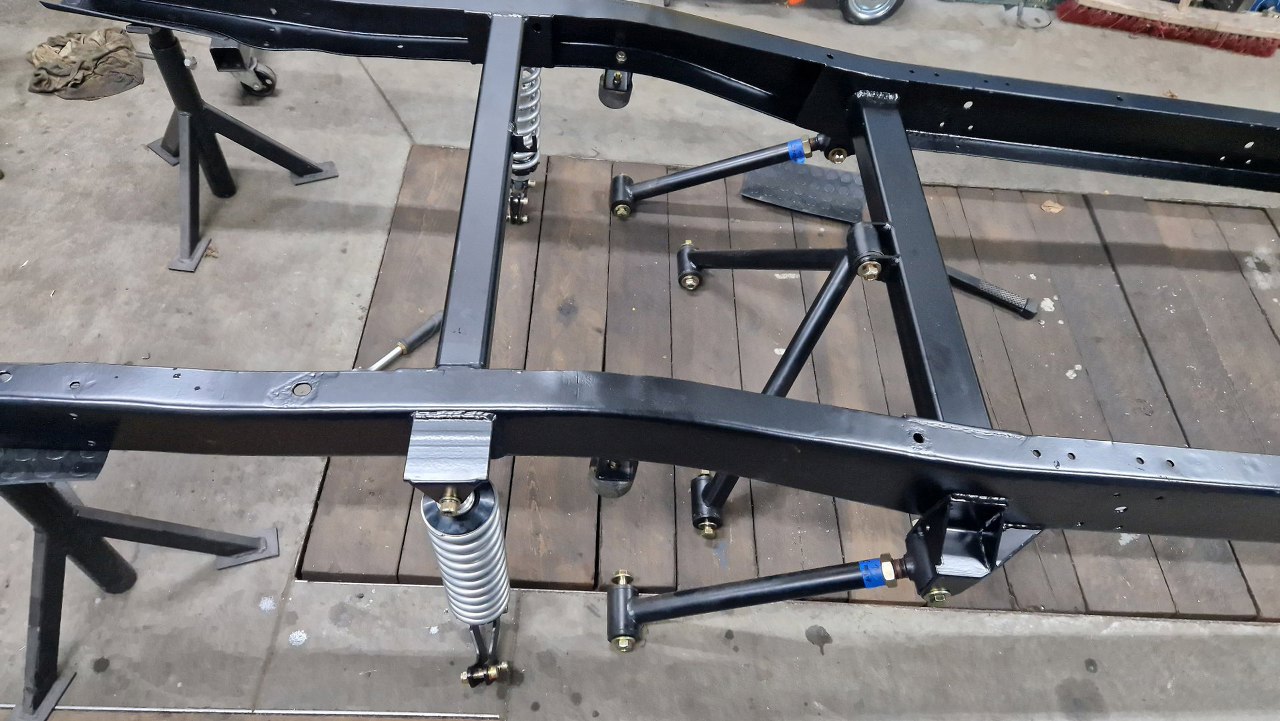

Ponieważ są tu poliuretany, to mogłem wszystko dokręcić na gotowo.
![](img/022_015.jpg)

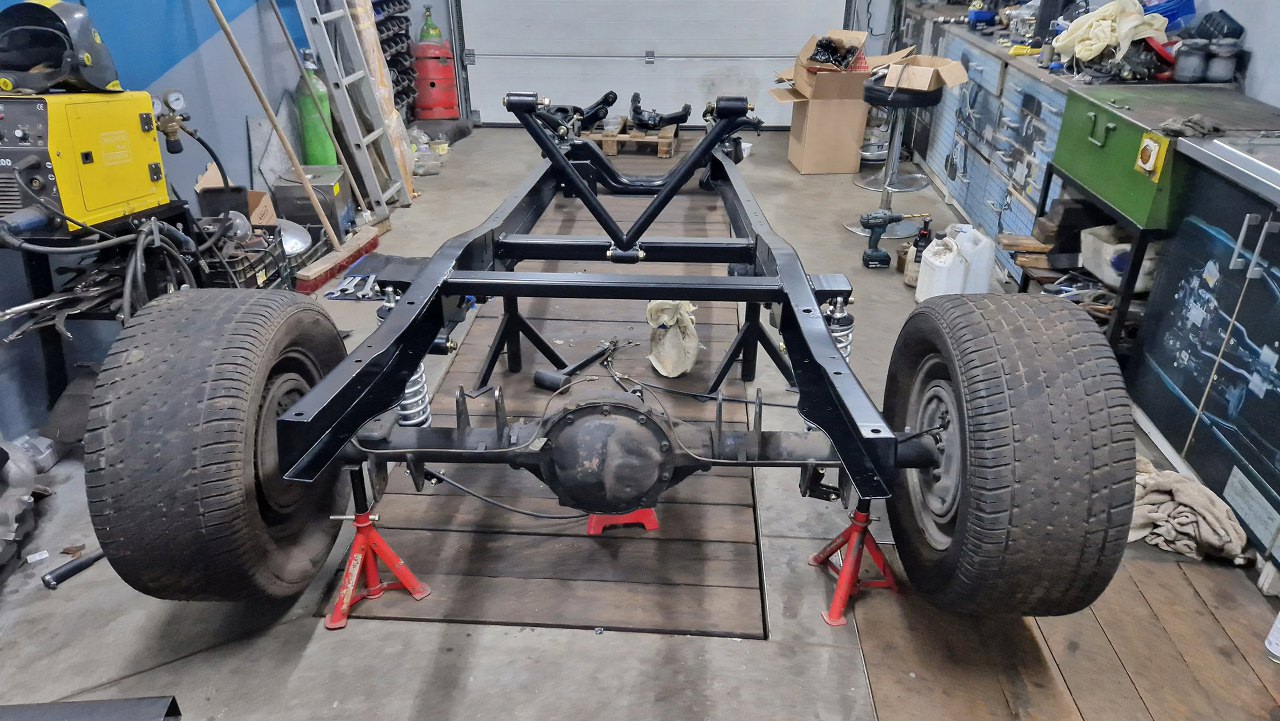

Przyciągnąłem też do ramy tylny most. Z nim będzie więcej pracy, ale póki co już chciałem, żeby przestał stać w kącie garażu. Stał tam już za długo :).
![](img/022_016.jpg)

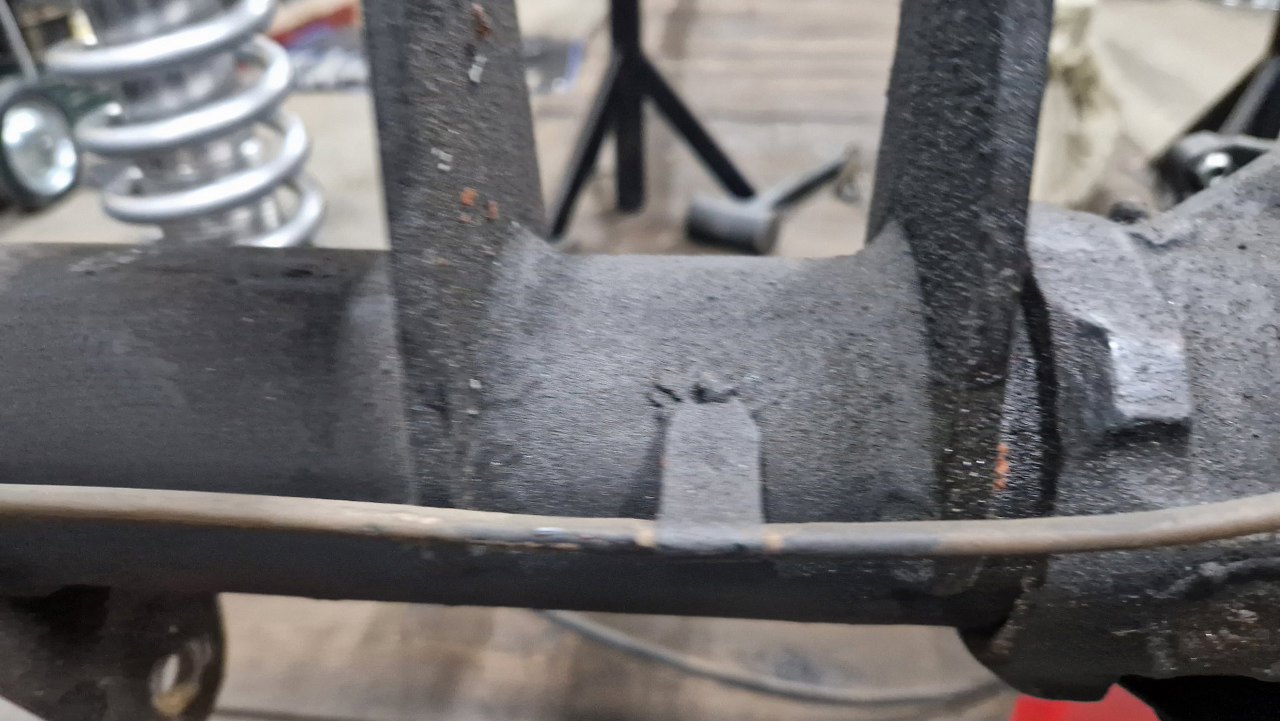

Sam most nie jest w złym stanie, nawet nie będę go odnawiał, tylko podmaluję. Niestety, ktoś, kto poprzednio tu coś robił, przymocowal rurki hamulcowe do obudowy mostu w raczej permanentny sposób. Rurki są jednak w porządku i nie będę tego ruszał. Może kiedyś.
![](img/022_017.jpg)

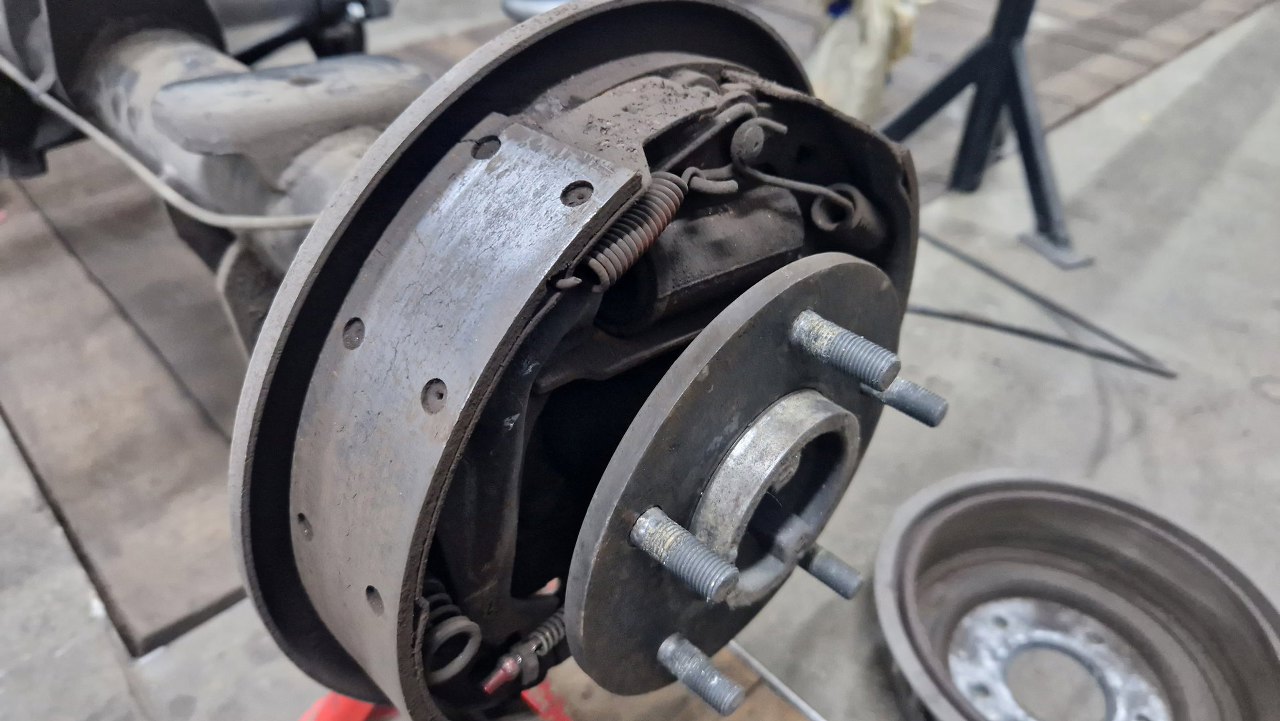

Zdjąłem koła i zajrzałem do środka bębnów. Wszystko raczej od dawna nie ruszane, zapyziałe w pyle ze szczęk hamulcowych i wyciekach oleju.
![](img/022_018.jpg)

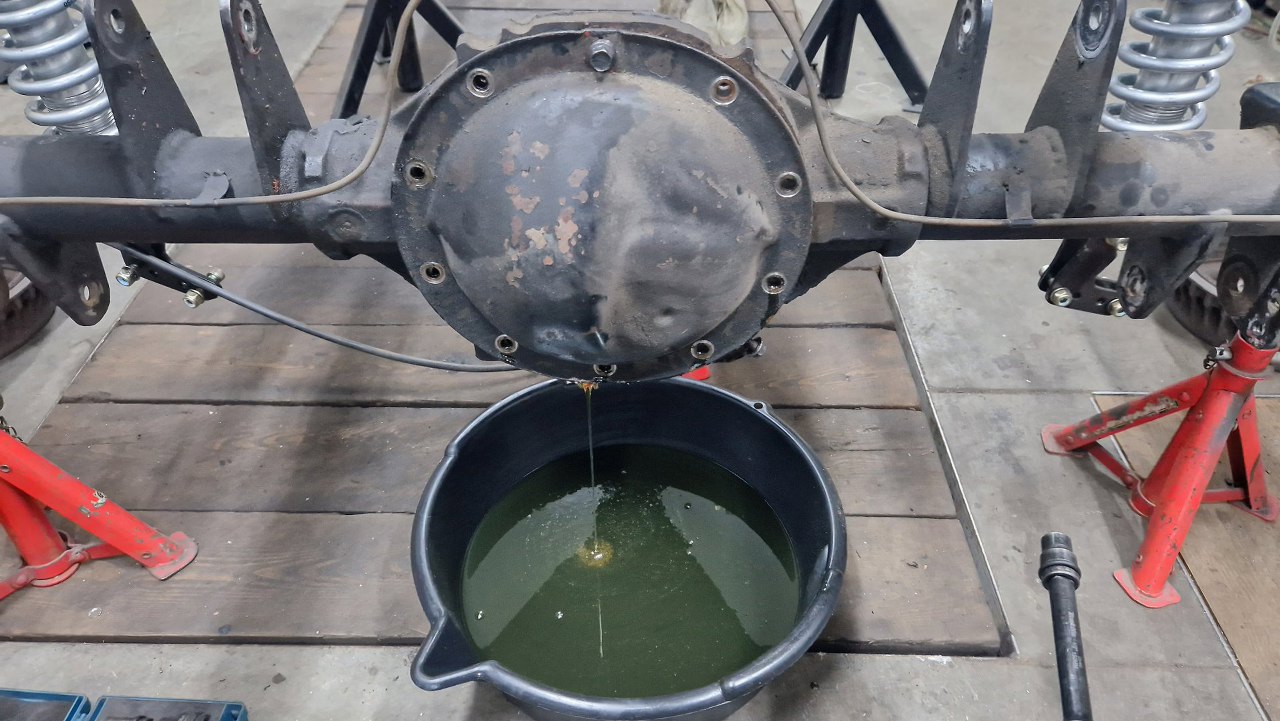

Żeby zdjąć tarcze kotwiczne hamulców, trzeba wyjąć półosie, a do spinek je mocujących trzeba się dostać od strony mechanizmu różnicowego. Spuściłem zatem olej.
![](img/022_019.jpg)

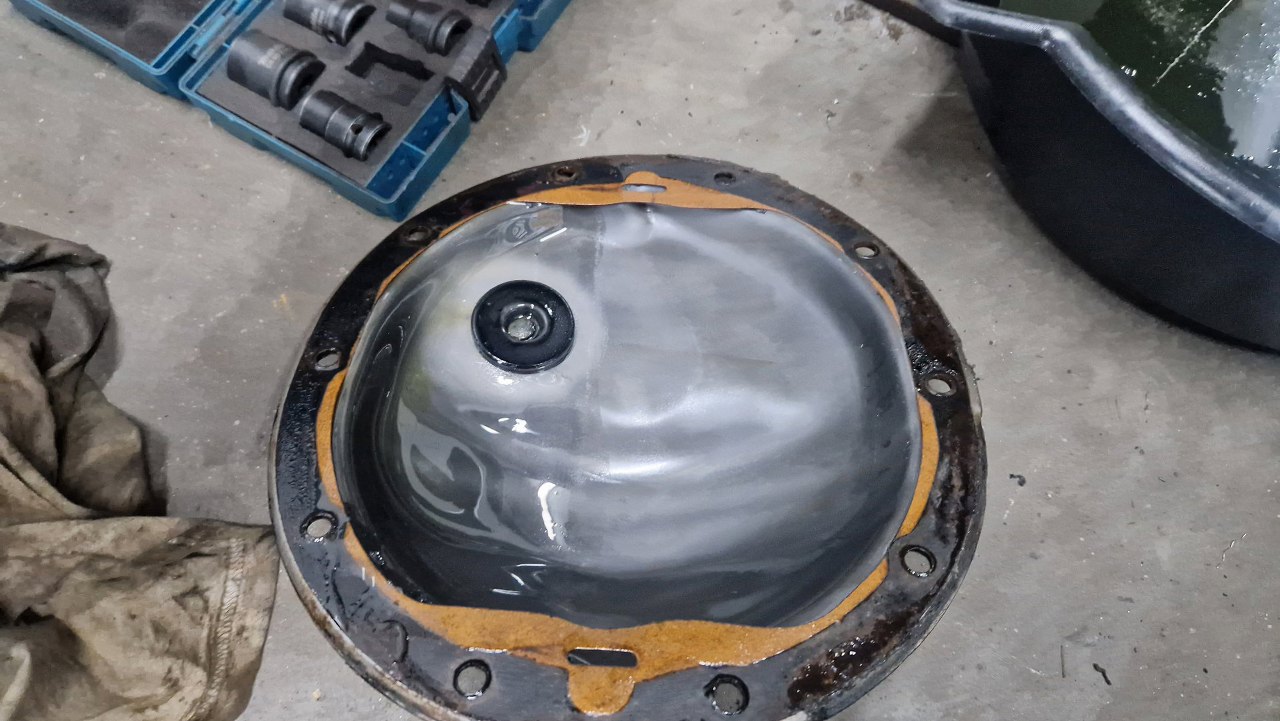

Olej i wnętrze mechanizmu bardzo czyste.
![](img/022_020.jpg)

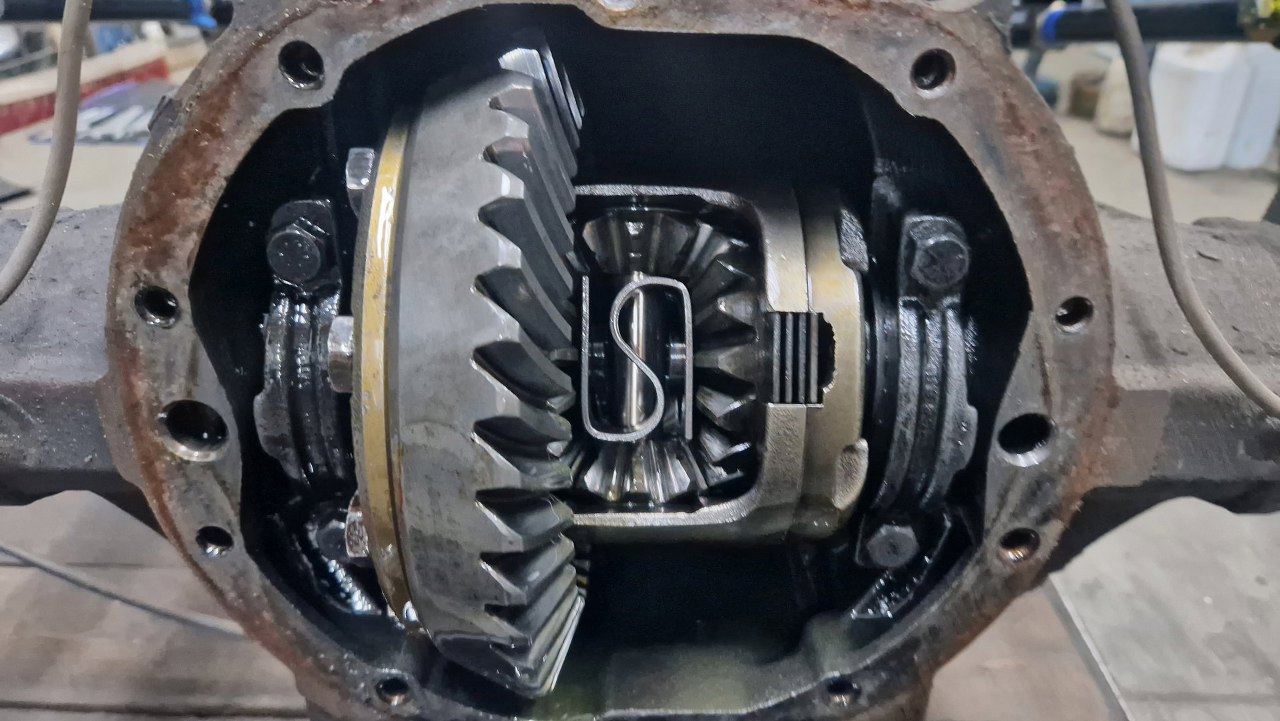

Mechanizm różnicowy jest z ograniczonym poślizgiem - zobacz na te tarczki z boku koła zębatego.
![](img/022_021.jpg)

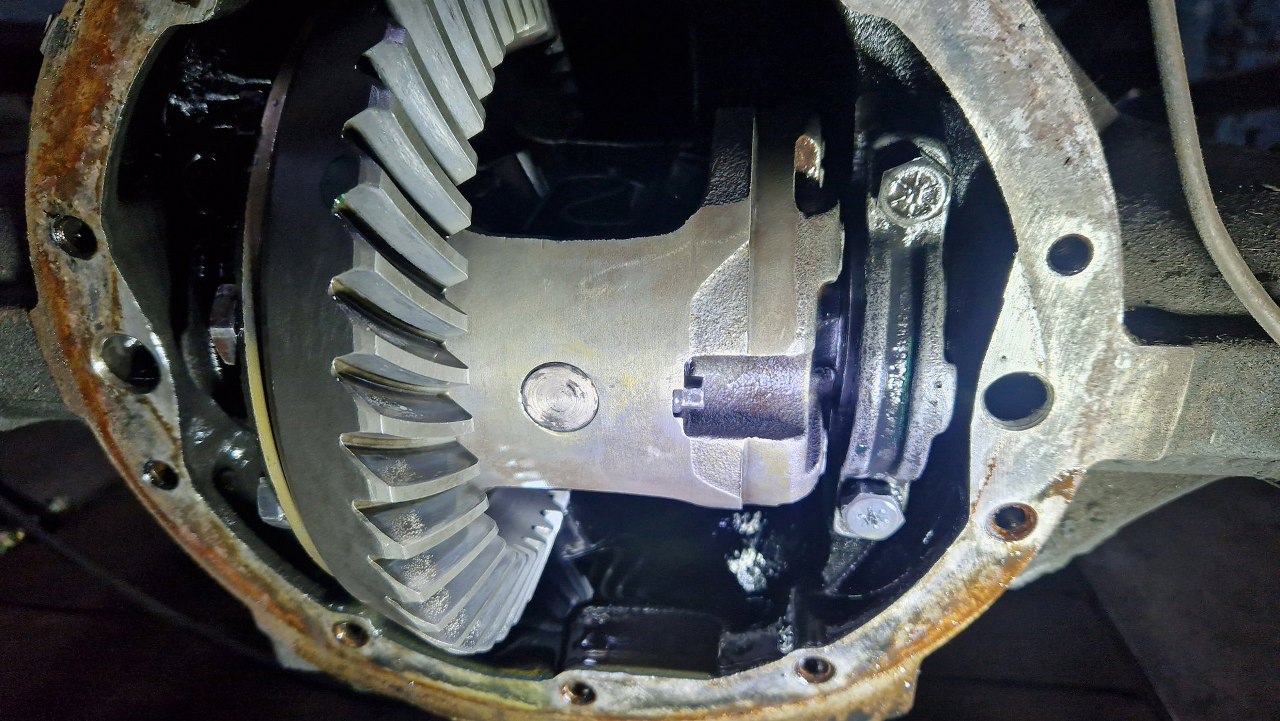

Żeby się dostać do spinek półosi muszę wyjąć ośkę satelit (widoczna na zdjęciu w obudowie jako okrąg). Trzyma ją w koszu satelit ta śrubka - przechodzi ona na wylot przez ośkę, żeby trzymać ją z obu stron w koszu.
![](img/022_022.jpg)

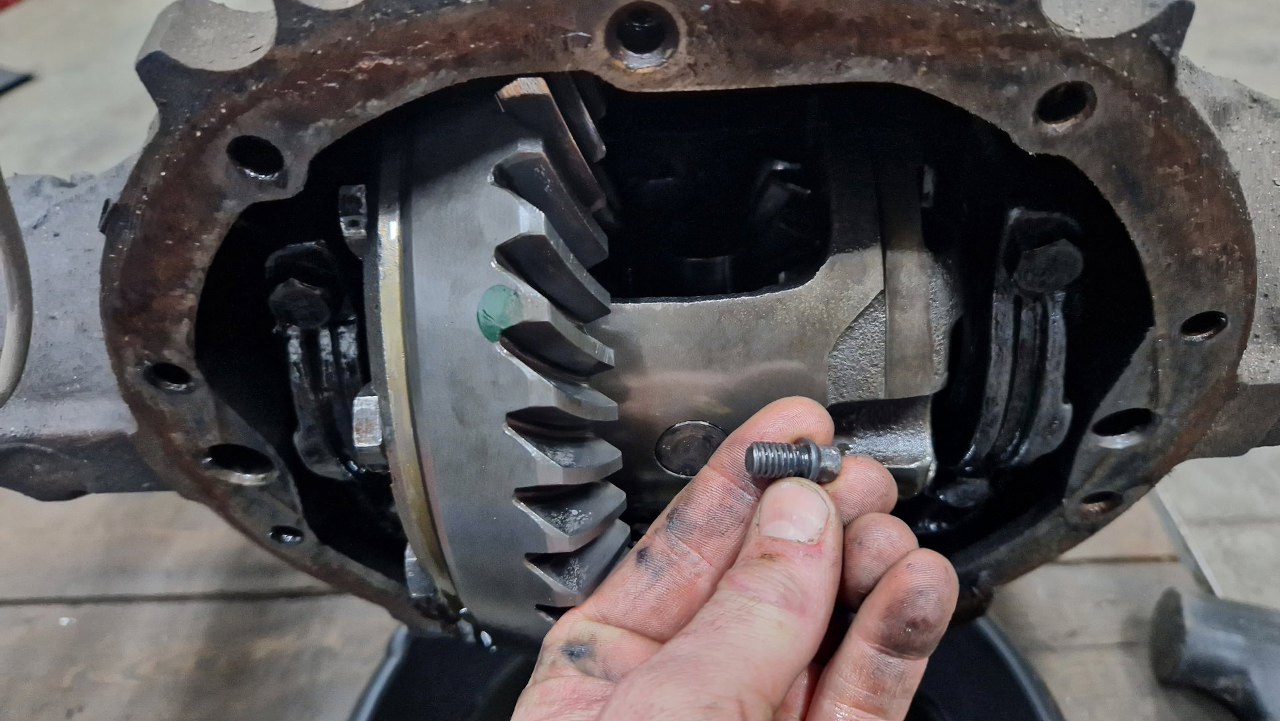

No i tu pojawił się spory problem - ta śruba powinna mieć długość jeszcze z 4cm za tym gwintem. To spory prblem, bo nie mam jak wyjąć ośki satelit.
![](img/022_023.jpg)

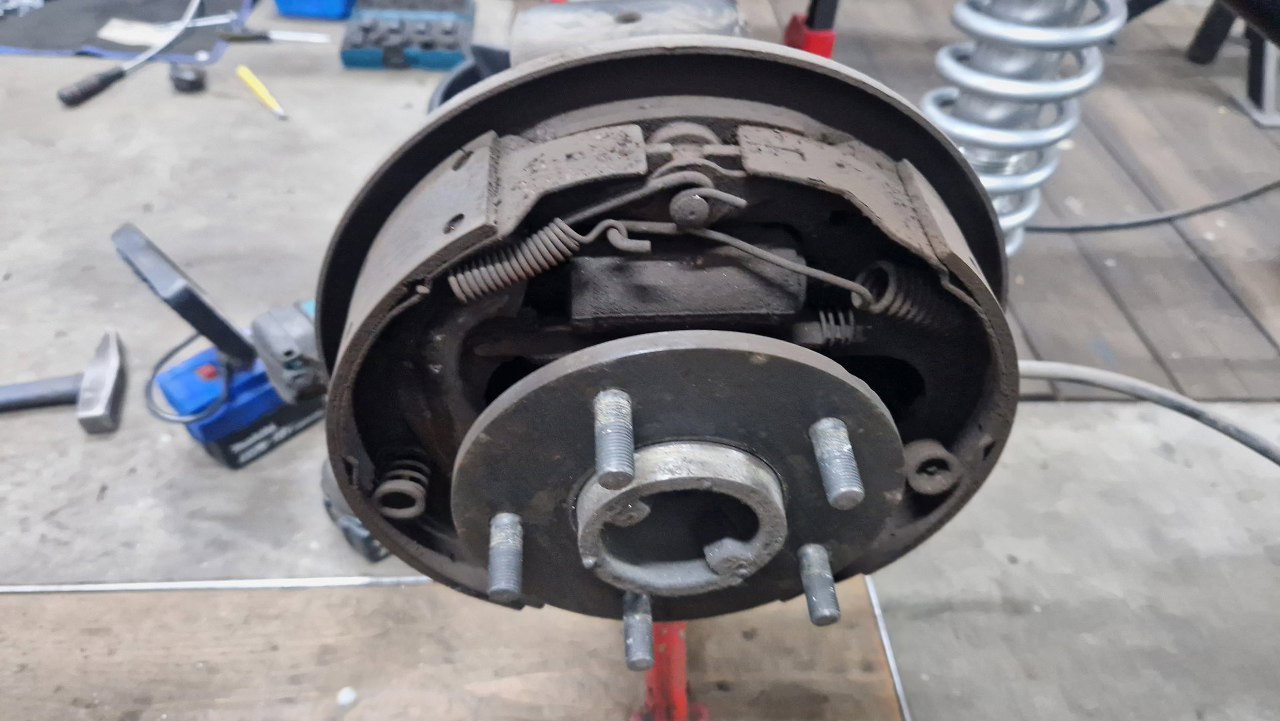

Pomyślę nad tym później, póki co rozkładam hamulce.
![](img/022_024.jpg)

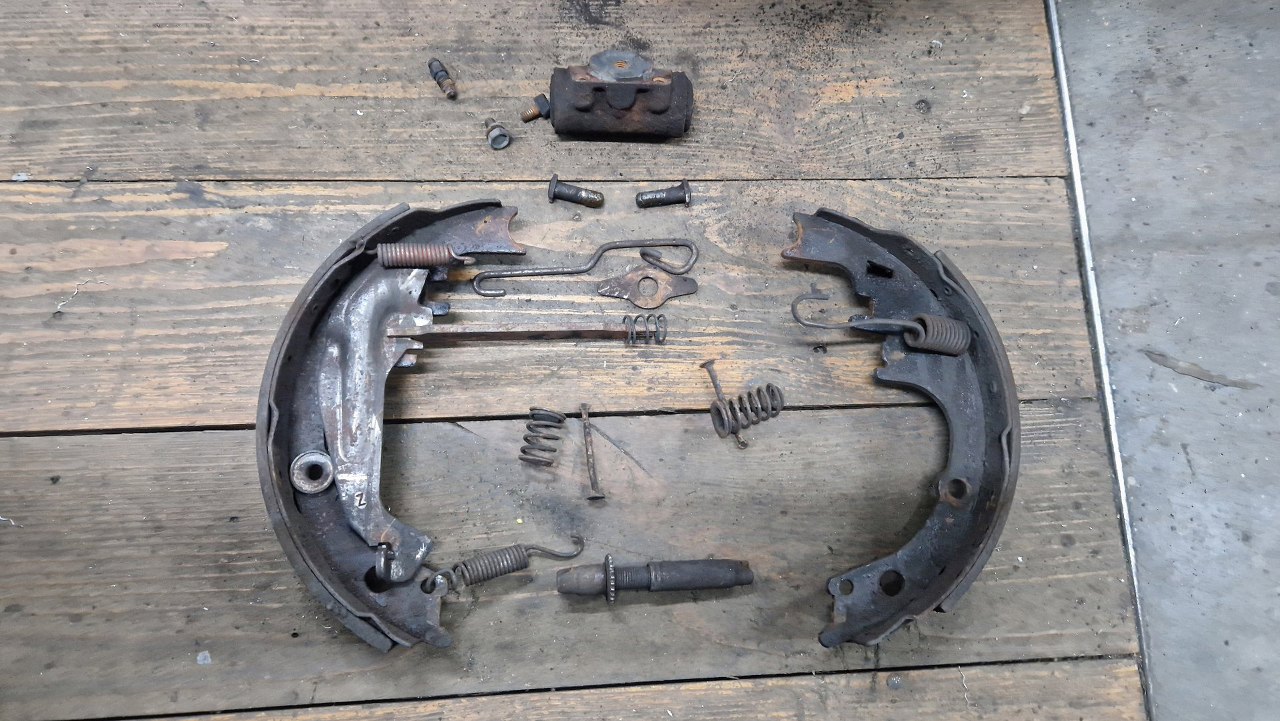

Zdjąłem szczęki ze wszystkimi sprężynkami i odkręciłem cylinderki hamulcowe.
![](img/022_025.jpg)

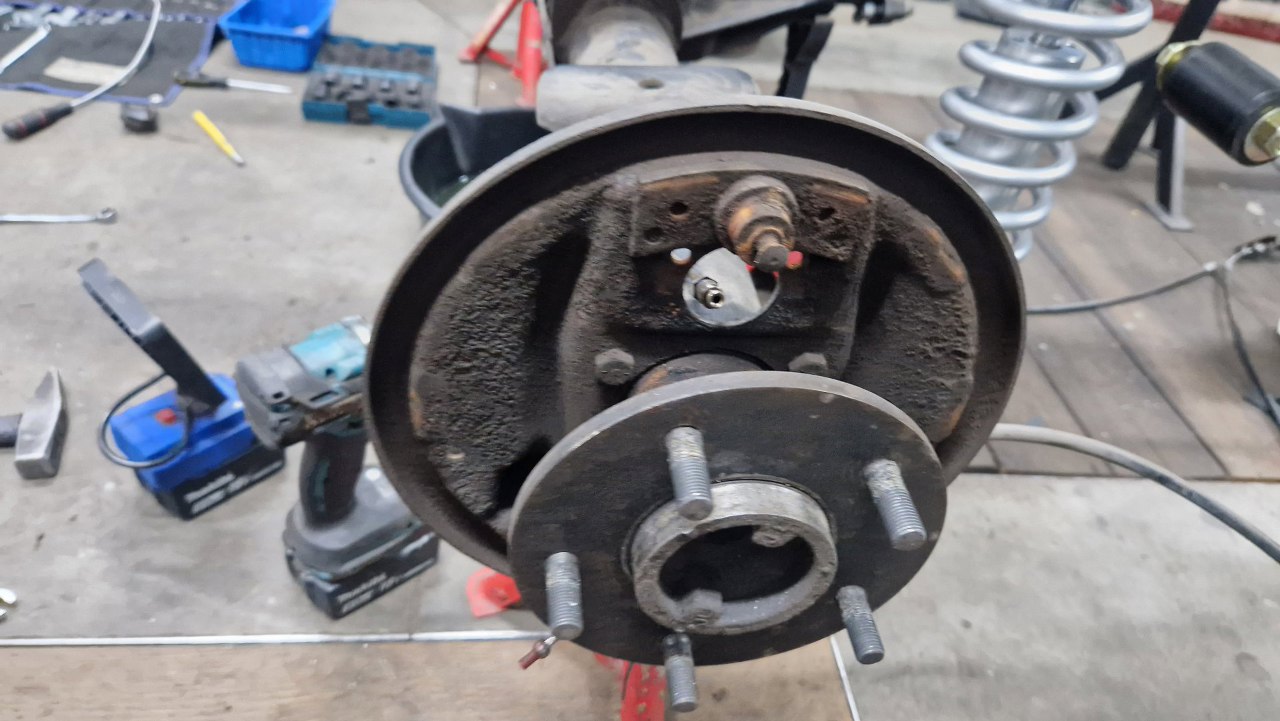

Zostały same tarcze kotwiczne.
![](img/022_026.jpg)

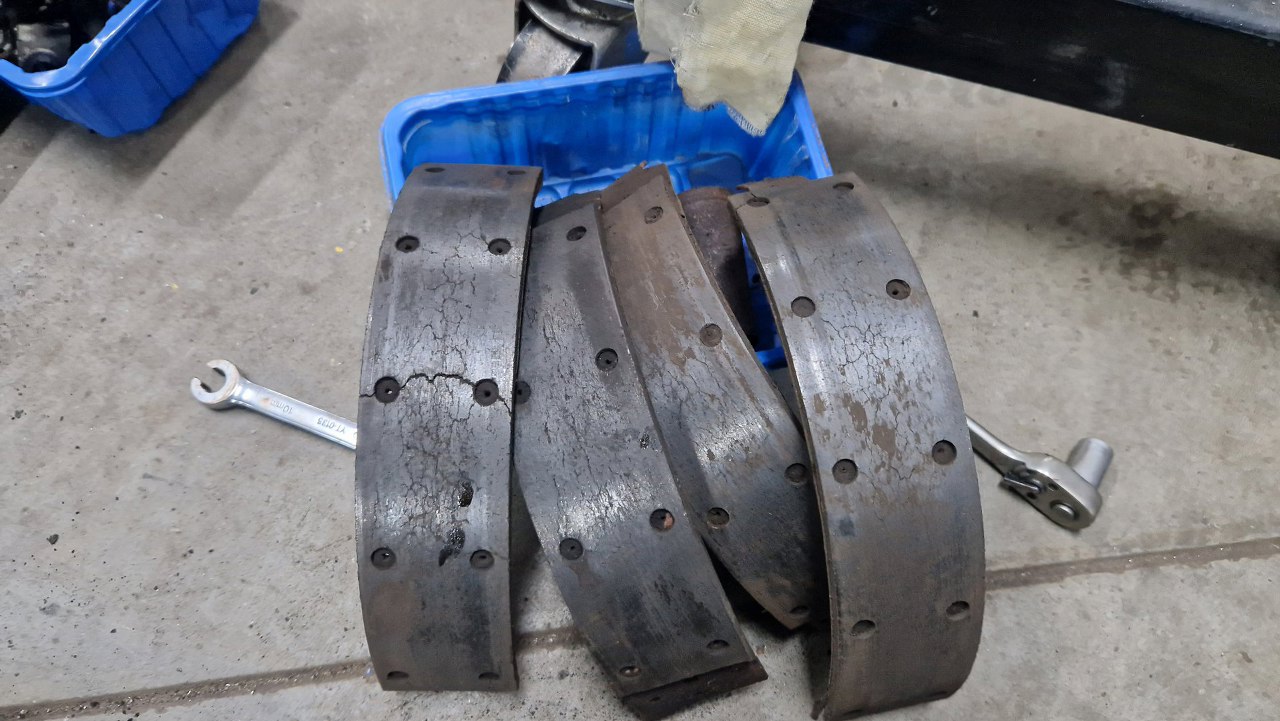

Szczęki hamulcowe są bardzo słabe.
![](img/022_027.jpg)

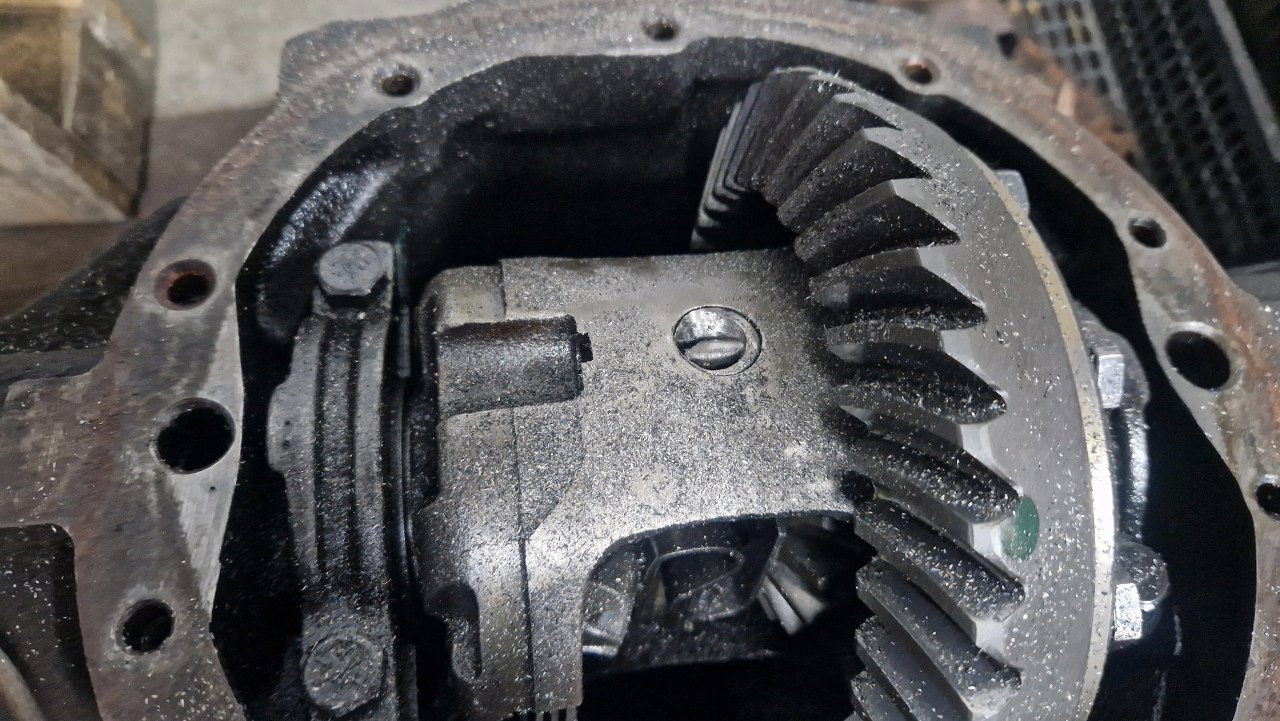

W końcu musiałem się zmierzyć z problemem wyciągnięcia tej ośki satelit. Spróbowałem dobrać się do niej frezem. Pierwsze chwile były trudne, bo ośka jest utwardzona, ale potem posżło nieco lżej. W końcu zaczęła się w ośce ruszać resztka śruby i mogłem ją wyciągnąć.
![](img/022_028.jpg)

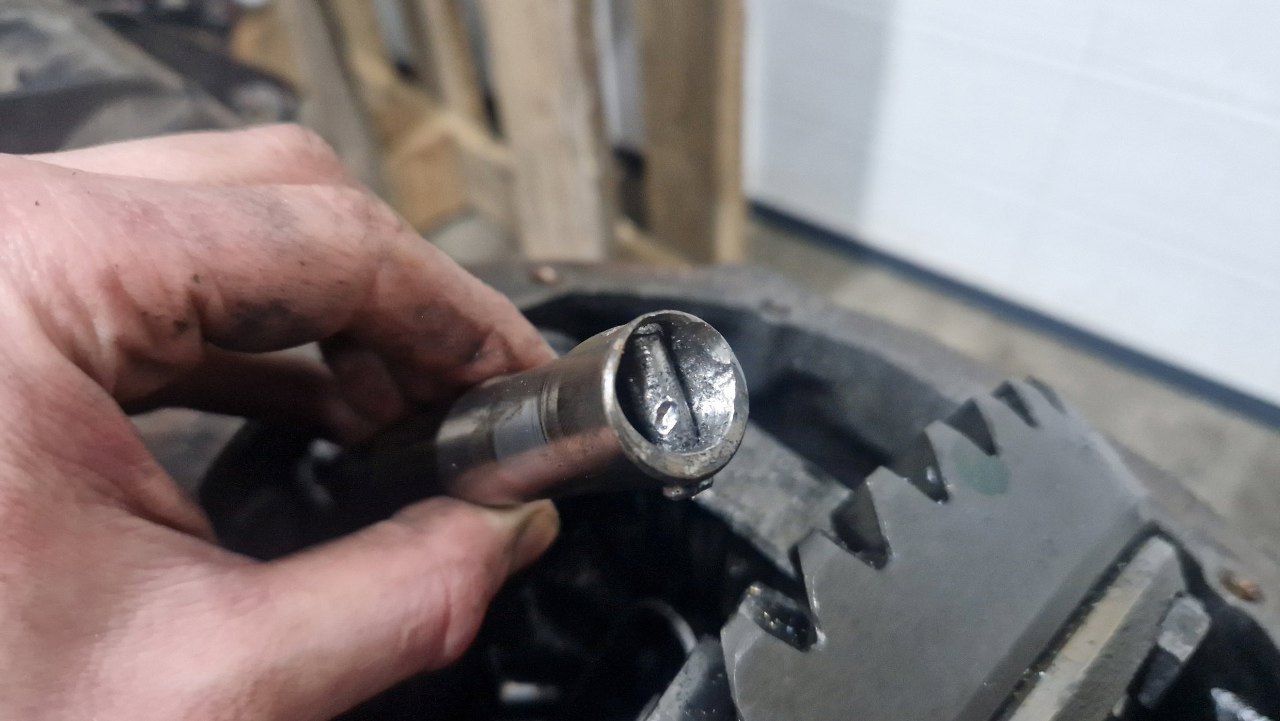

Tyle ze śruby zostało w środku. W ośce wyfrezowałem wszystko, to, co widać, to śruba wyciągnięta z kosza satelit.
![](img/022_029.jpg)
Potem mogłem wyciągnąć z mostu półosie.
![](img/022_030.jpg)

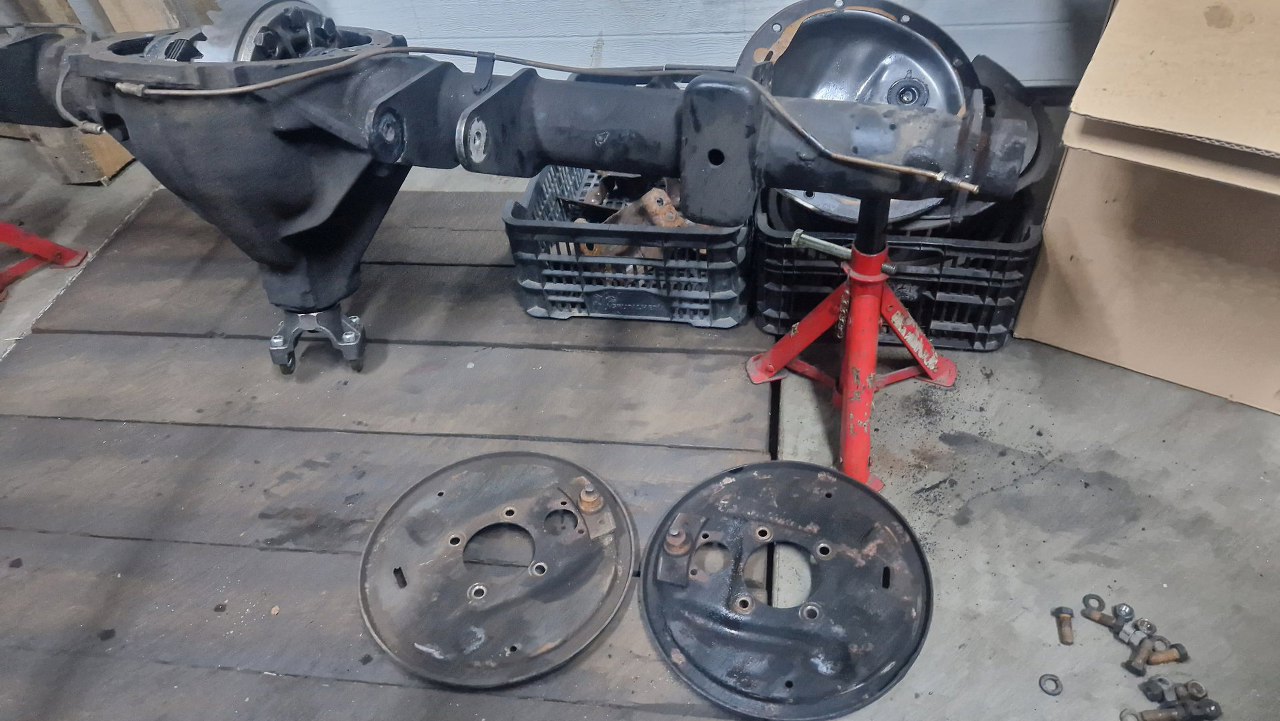

A za półosiami zdjąłem tarcze kotwiczne.
![](img/022_031.jpg)

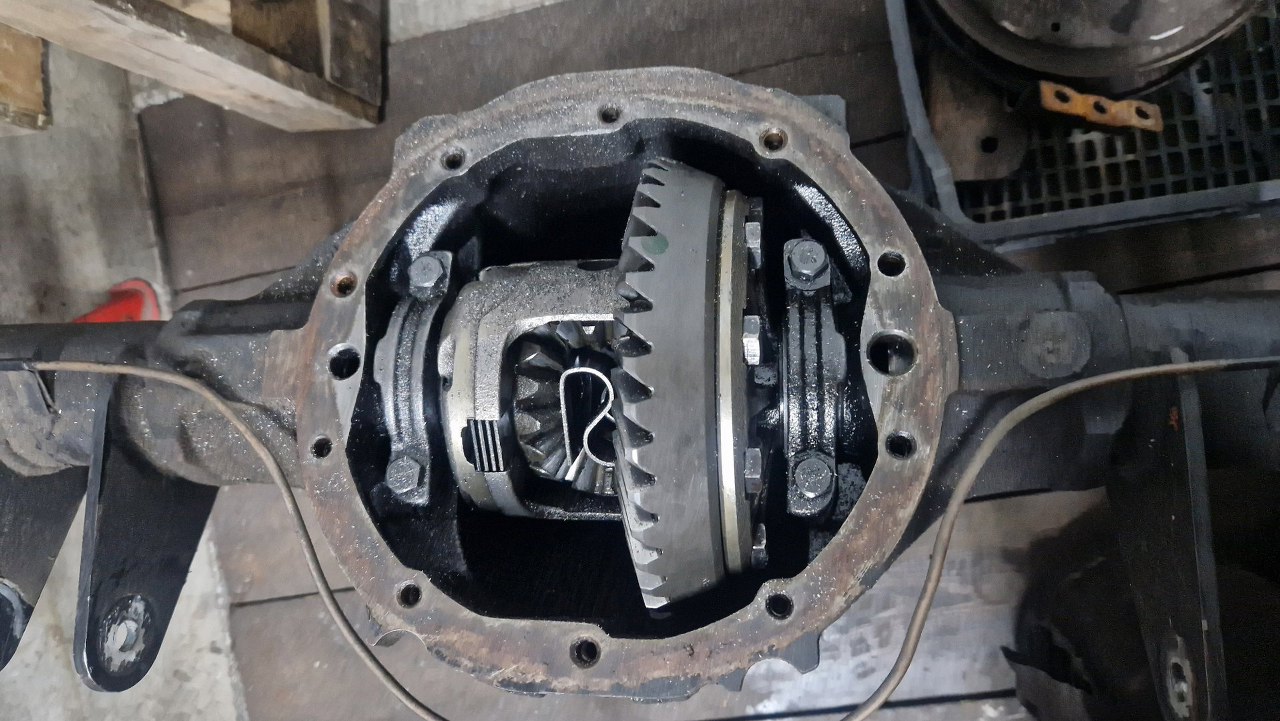

Wyciągnę też mechanizm różnicowy, bo jest pełny opiłków po frezowaniu wałka.
![](img/022_032.jpg)

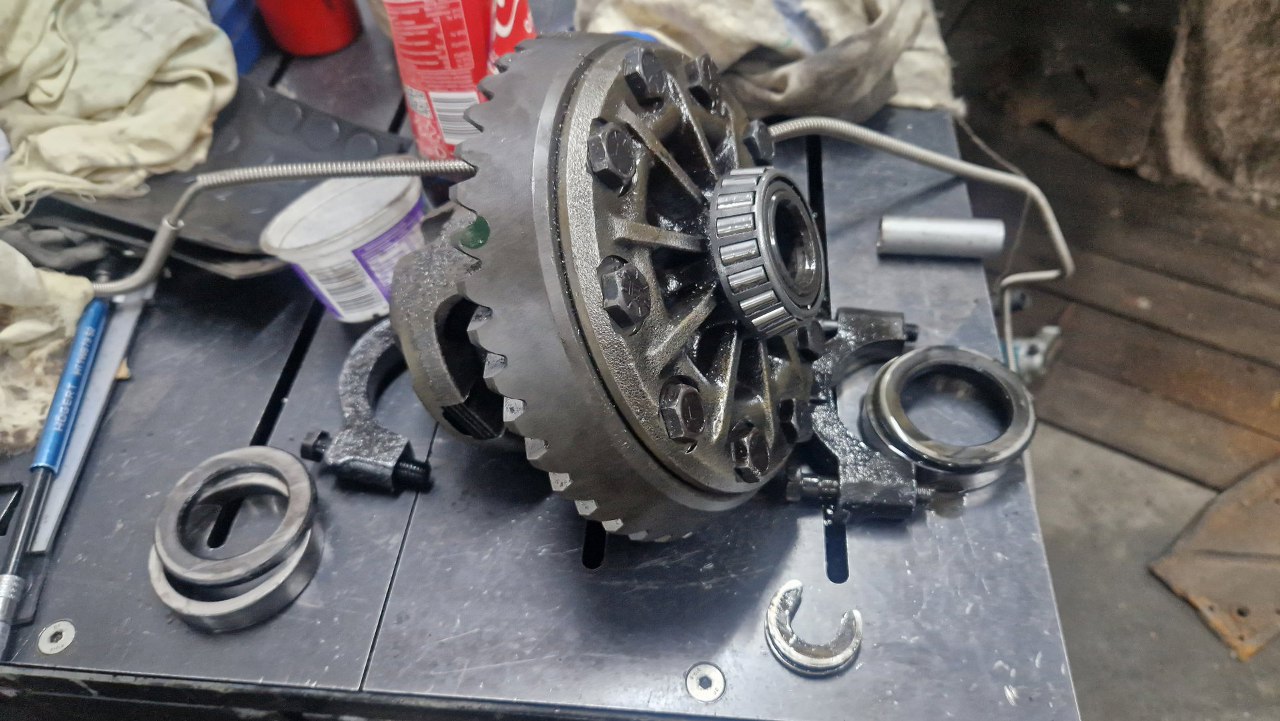

Mechanizm wygląda na nowy. Opiłki są tylko z wierzchu, więc tylko to wypłuczę w myjce warsztatowej.
![](img/022_033.jpg)

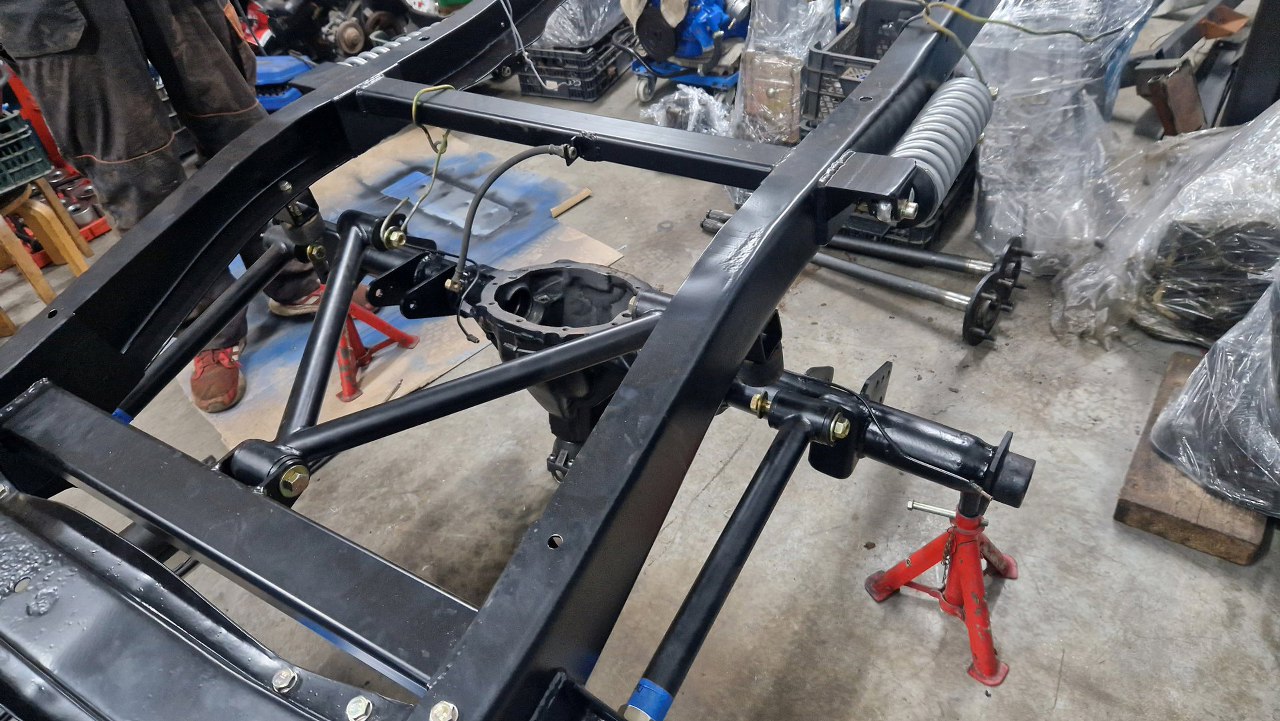

Wymyta też została obudowa mostu, wewnątrz i na zewnątrz. Z zewnątrz poprawiłem malowanie. Potem wrzuciłem to pod ramę, żeby zajmowało mniej miejsca.
![](img/022_034.jpg)

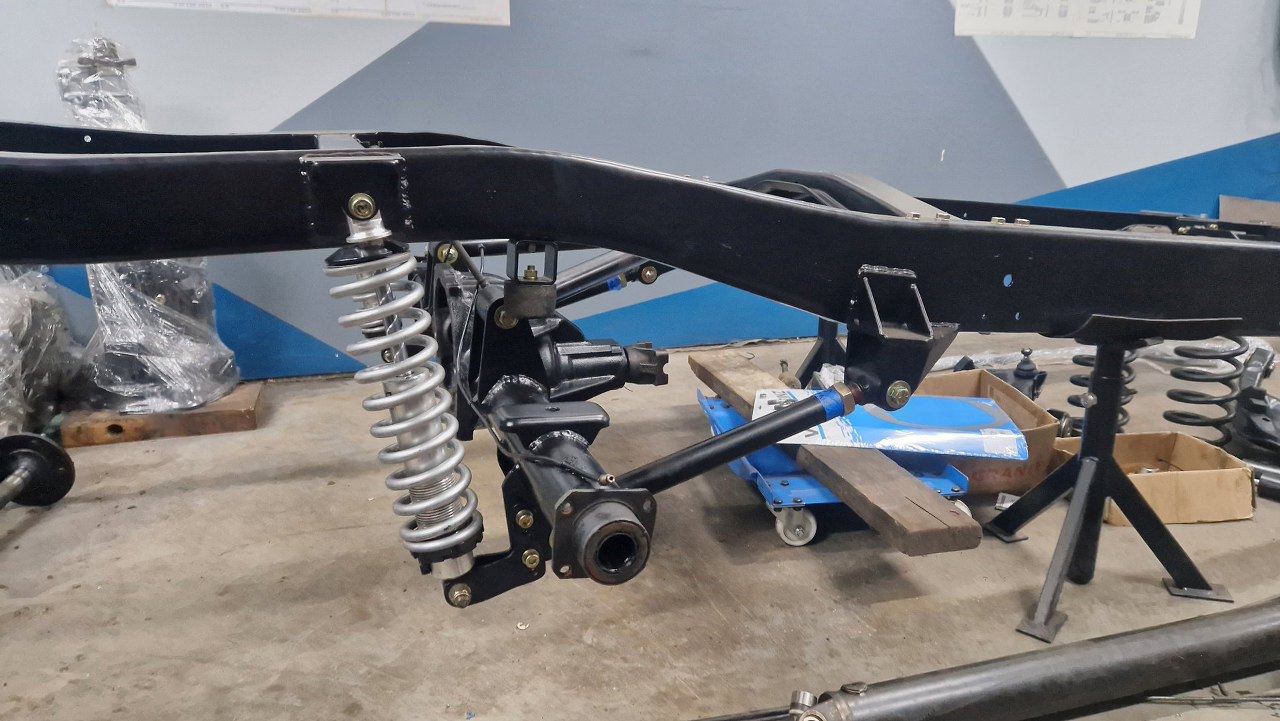

A skoro było pod ramą, to równie dobrze mogłęm to przykręcić do wahaczy i podpiąć sprężyny.
![](img/022_035.jpg)

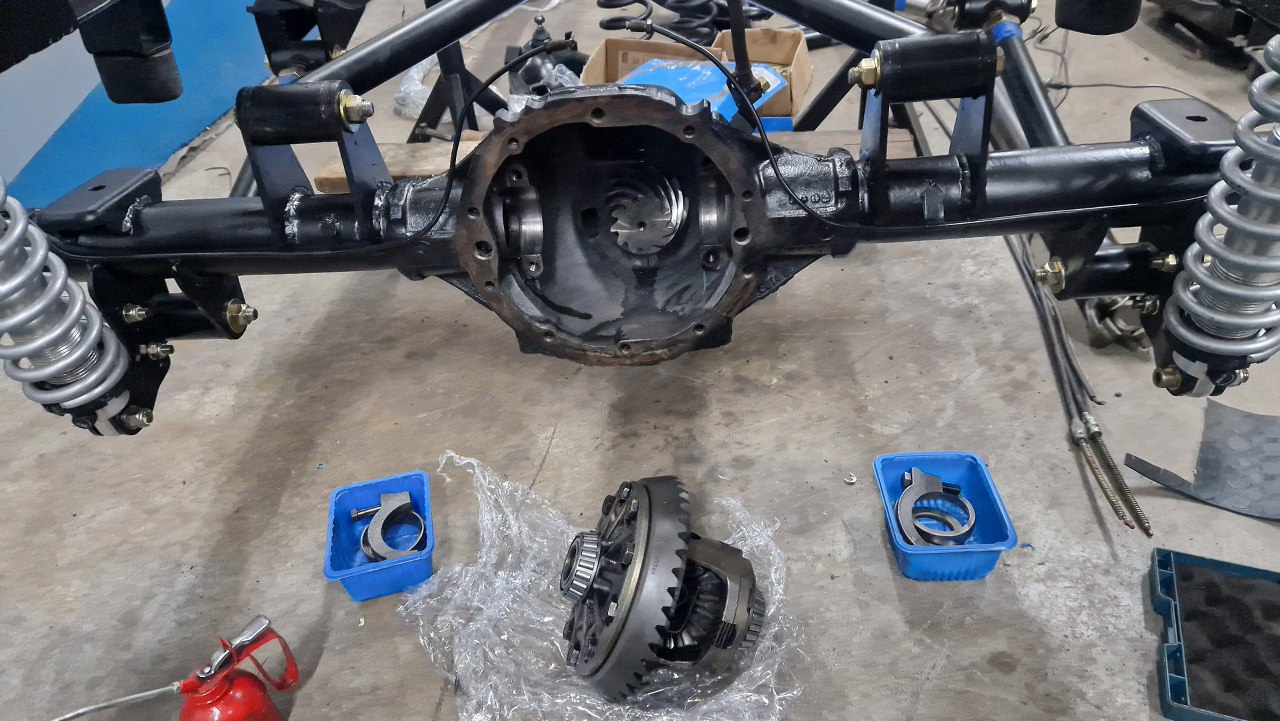

Mechanizm różnicowy też może trafić do środka obudowy.
![](img/022_036.jpg)

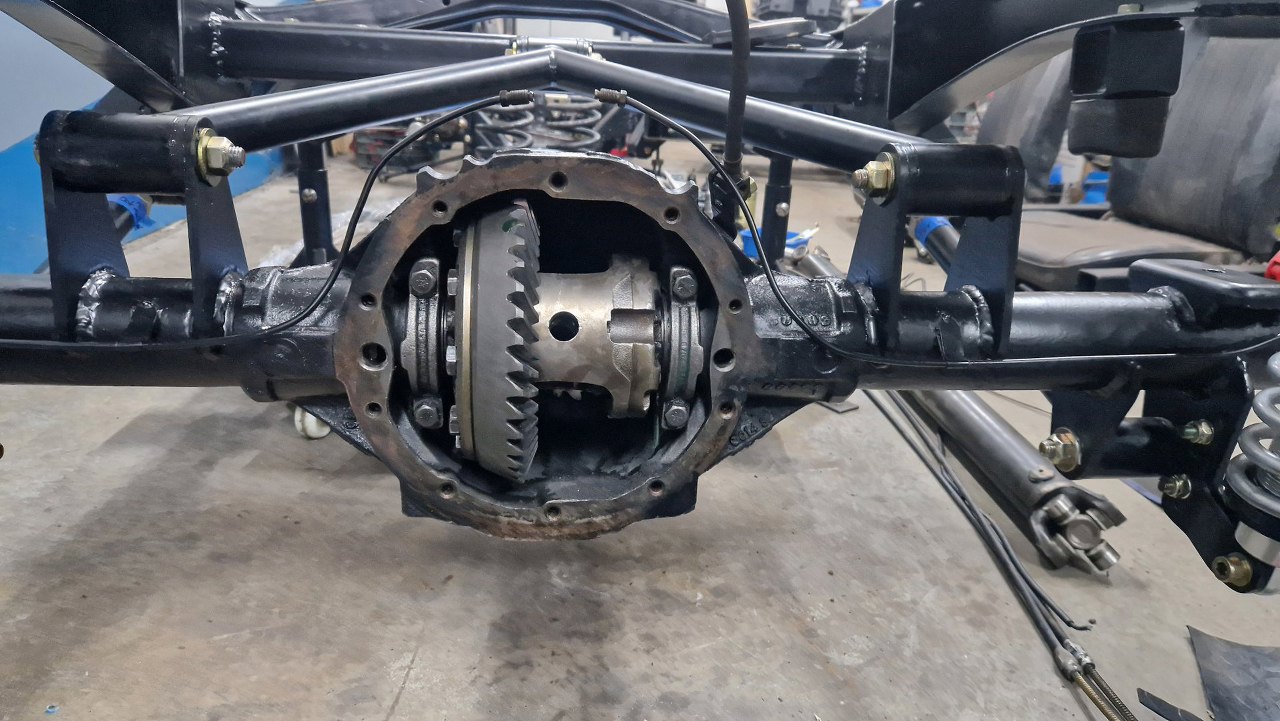

I skręcony na gotowo.
![](img/022_037.jpg)

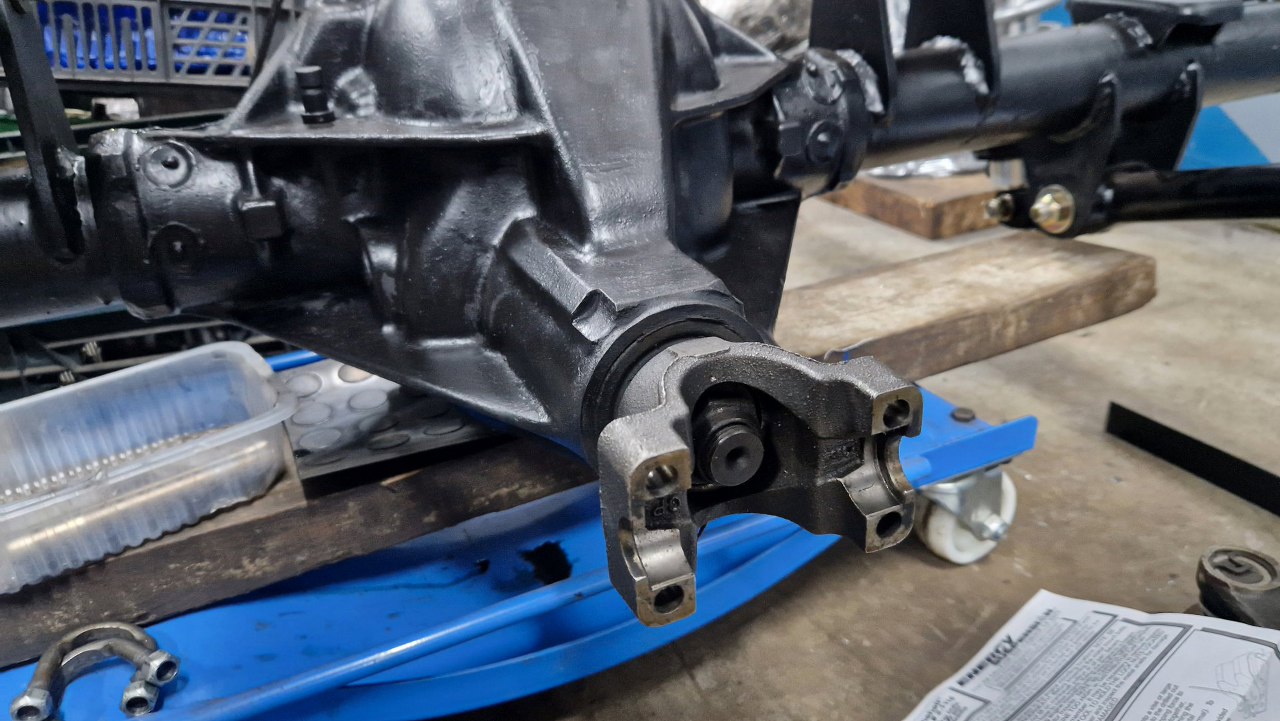

Przy okazji wymienię tu uszczelniacz przedni.
![](img/022_038.jpg)

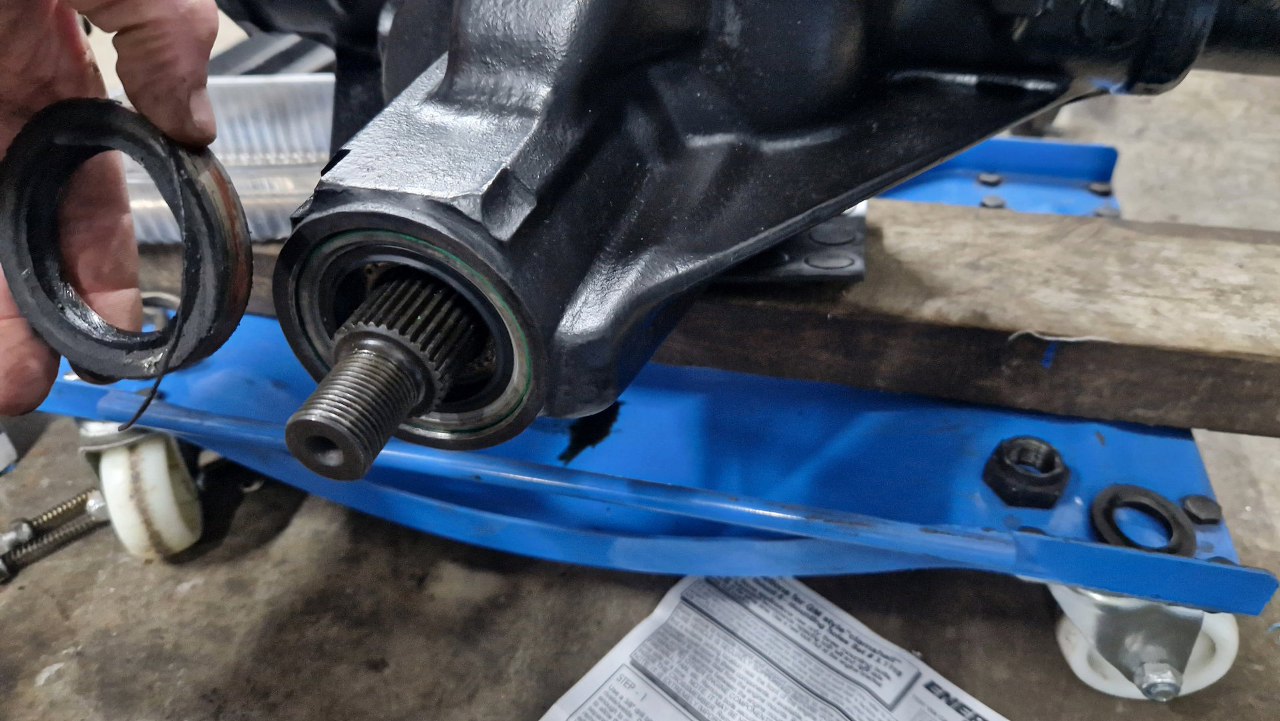

Nakrętka była ledwo co dokręcona - ciekawe. Wymieniłem uszczelniacz.
![](img/022_039.jpg)

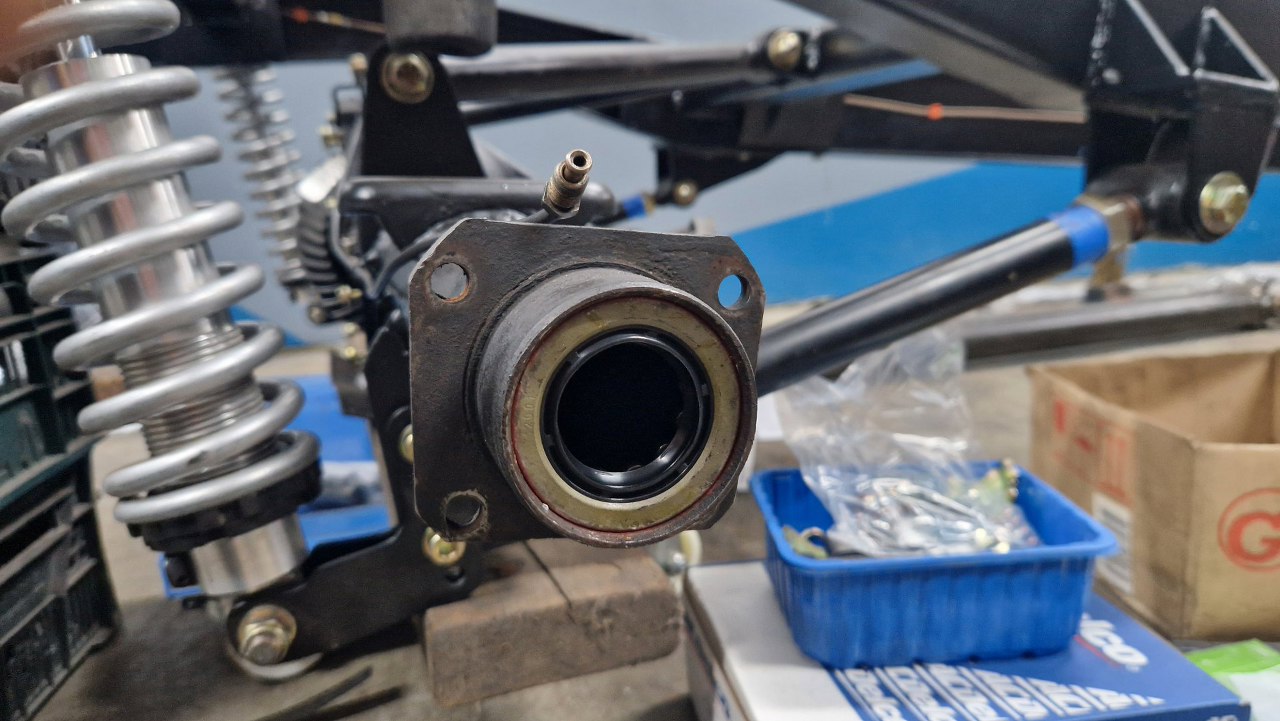

Wymieniłem też uszczelniacze półosi.
![](img/022_040.jpg)
