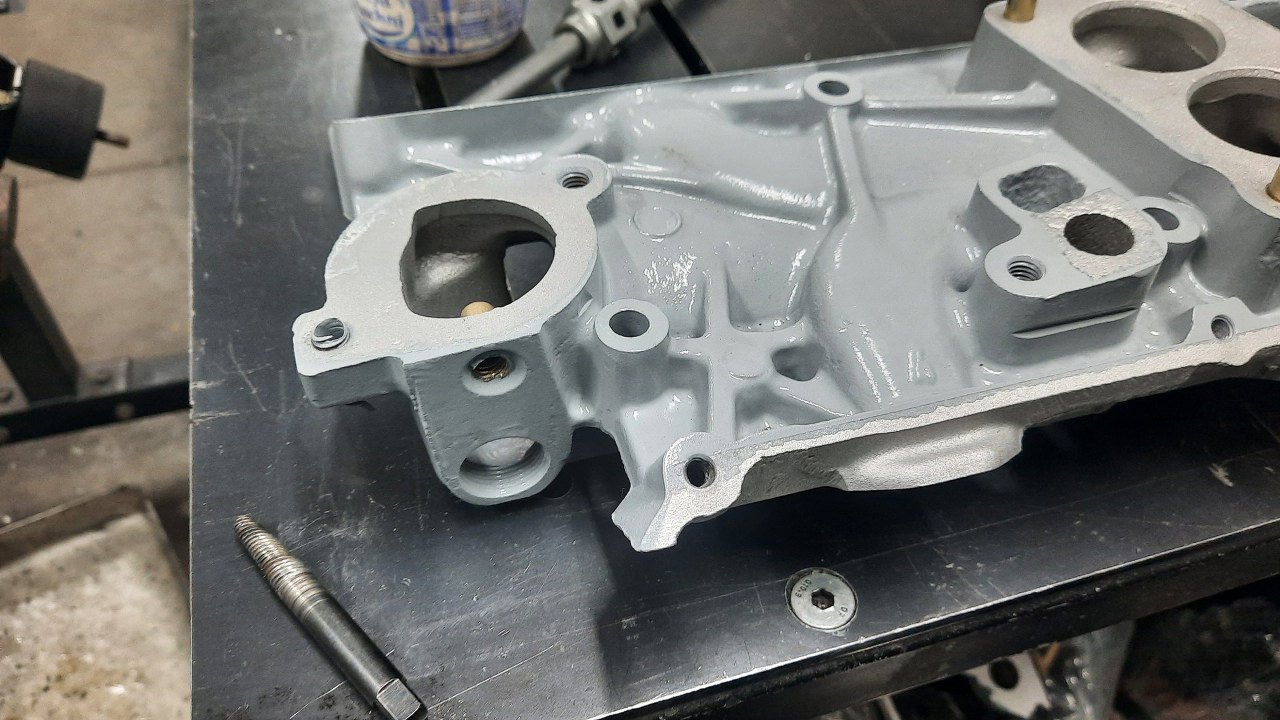

Następny do założenia czeka kolektor dolotowy, ale przy nim mam trochę rzeczy do zrobienia. Widać je na zdjęciu - urwana i wywiercona śruba pod pokrywkę górną i urwany czujnik temperatury płynu chłodzącego.

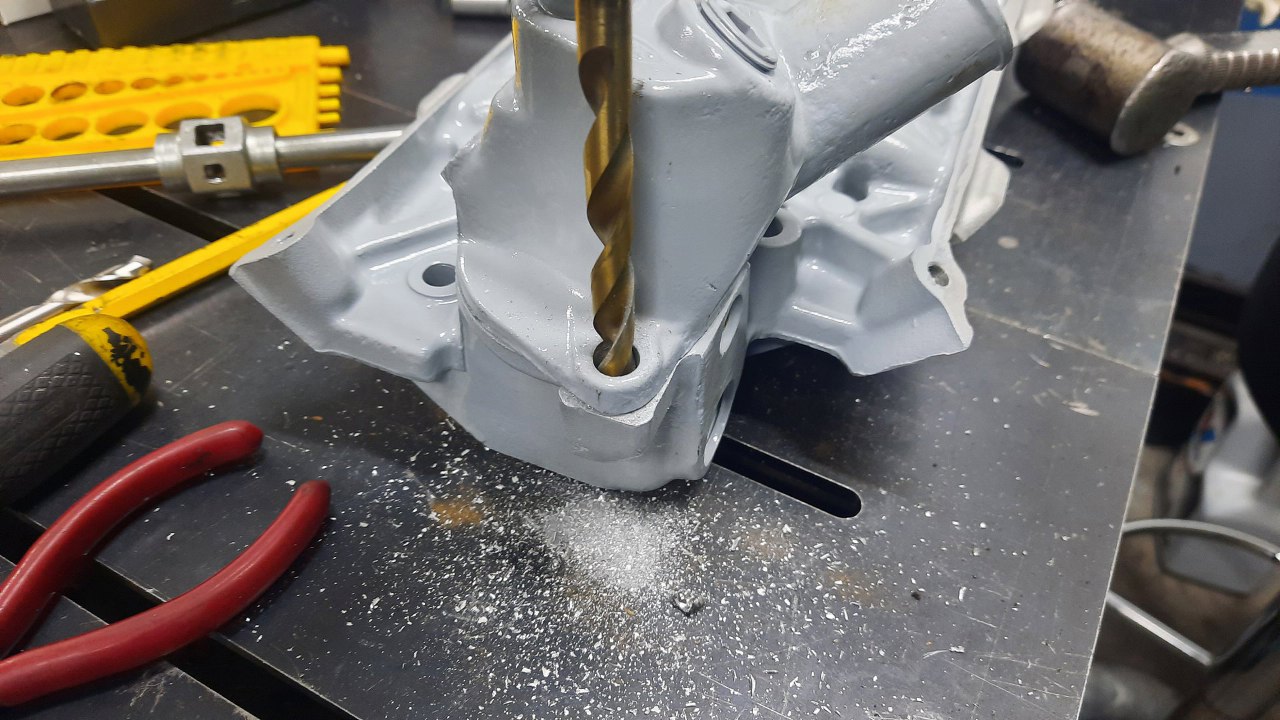

Najpierw urwana śruba. Przykręciłem bulbozaur (czyli odlew z króćcem na rurę do chłodnicy, ale bulbozaur jest ładniejszą nazwą), żeby mieć łatwiejsze prowadzenie wiertła. Otwór nie jest w pionie, bo kolektor jest w kształcie klina - jak silnik jest pochylony do tyłu o te 3 czy 5 stopni, to górna płaszczyzna kolektora jest pozioma.

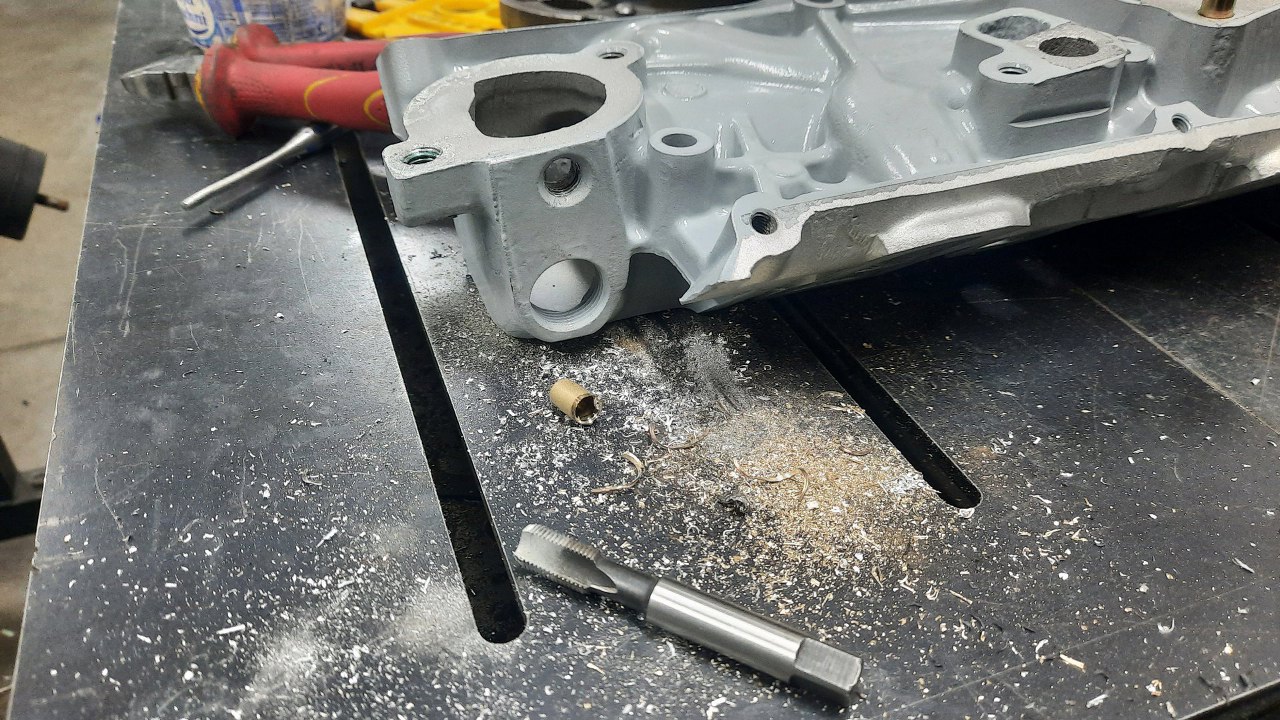

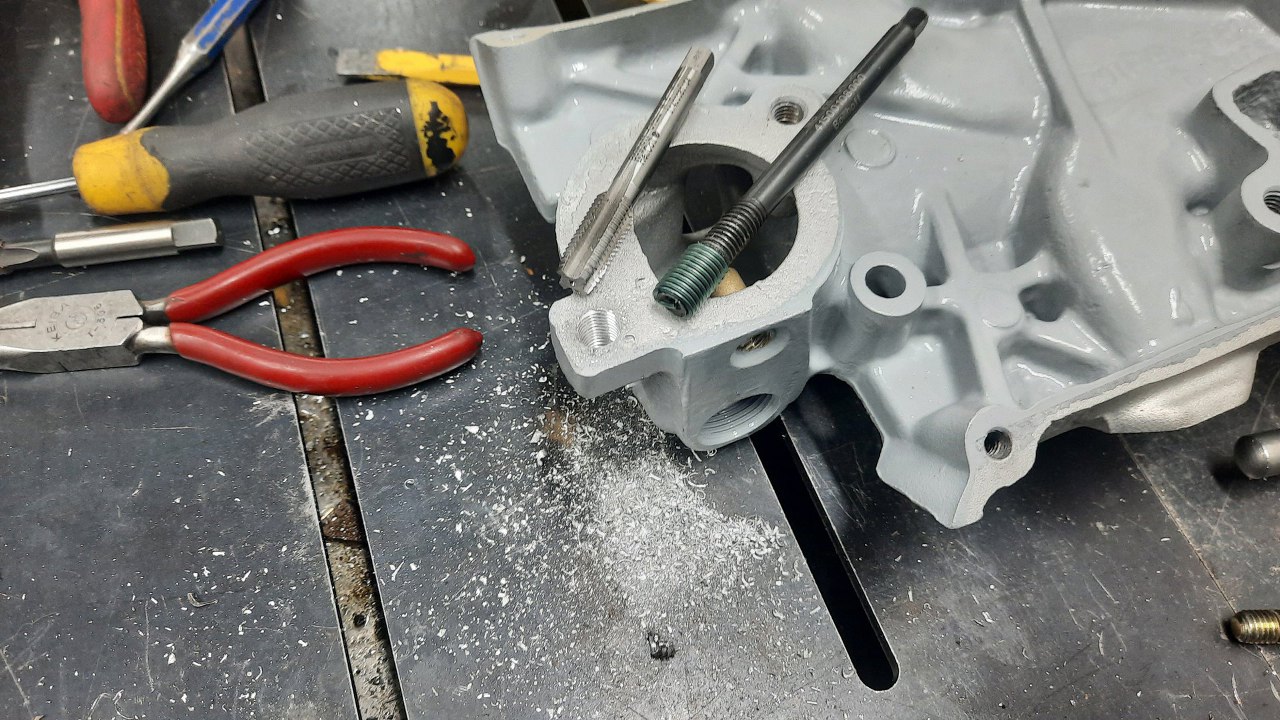

Po wywierceniu resztek śruby (co w aluminiowej części nigdy nie jest łatwe, bo wiertło chce uciekać w stronę miękkiego alu) nagwintowałem otwór i przygotowałem kolejnego helicoila.

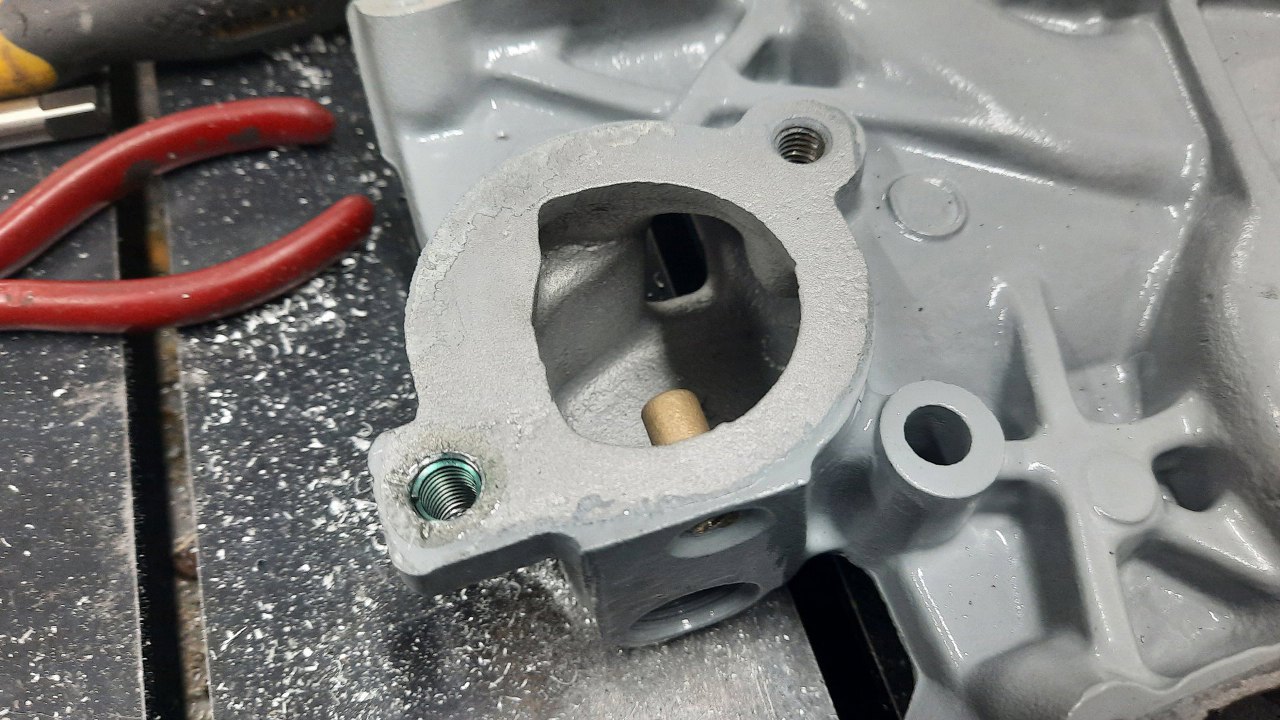

Tu już wkręcony. Gwint jest naprawiony. I jest mocniejszy niż oryginalny.
Następnie próbowałem wykręcić resztkę czujnika - niestety bezskutecznie. Wywierciłem zatem ile się dało...

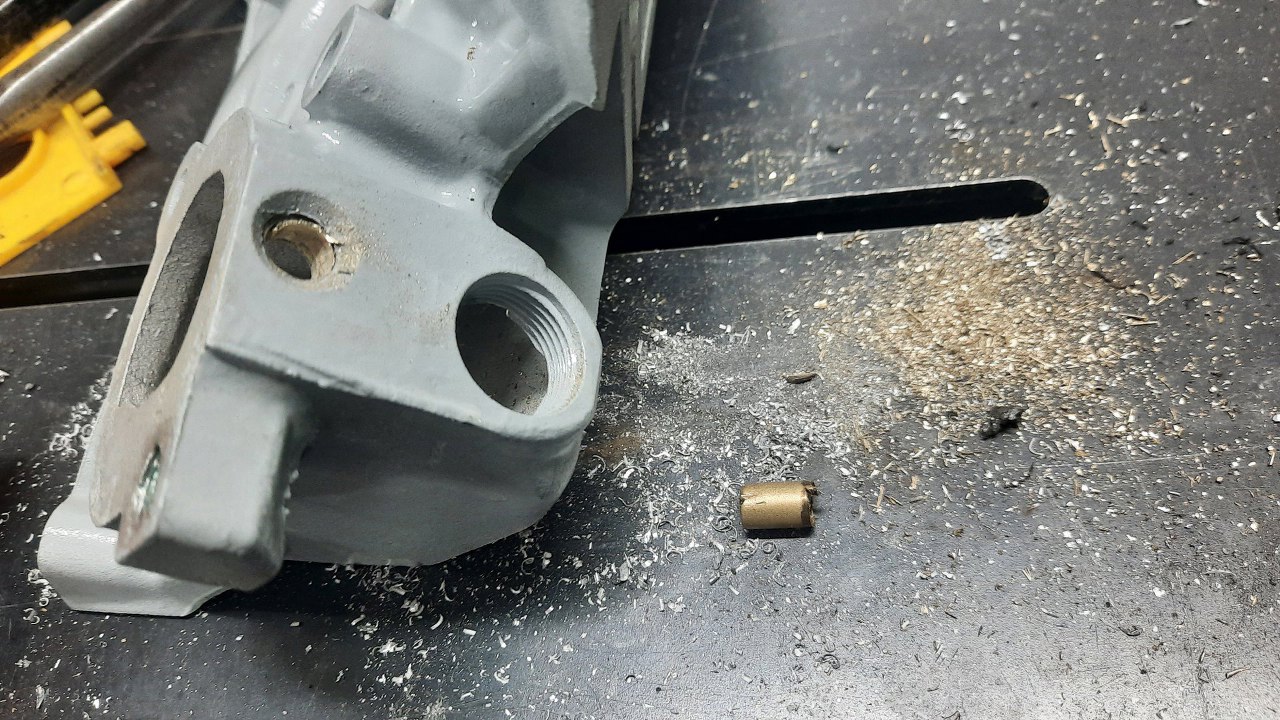

A po którymś z kolei wiertle, jak już byłem blisko gwintu w kolektorze, przegwintowałem otwór, pozbywając się resztek czujnika.
Teraz już mogę zacząć to wszystko przykręcać.

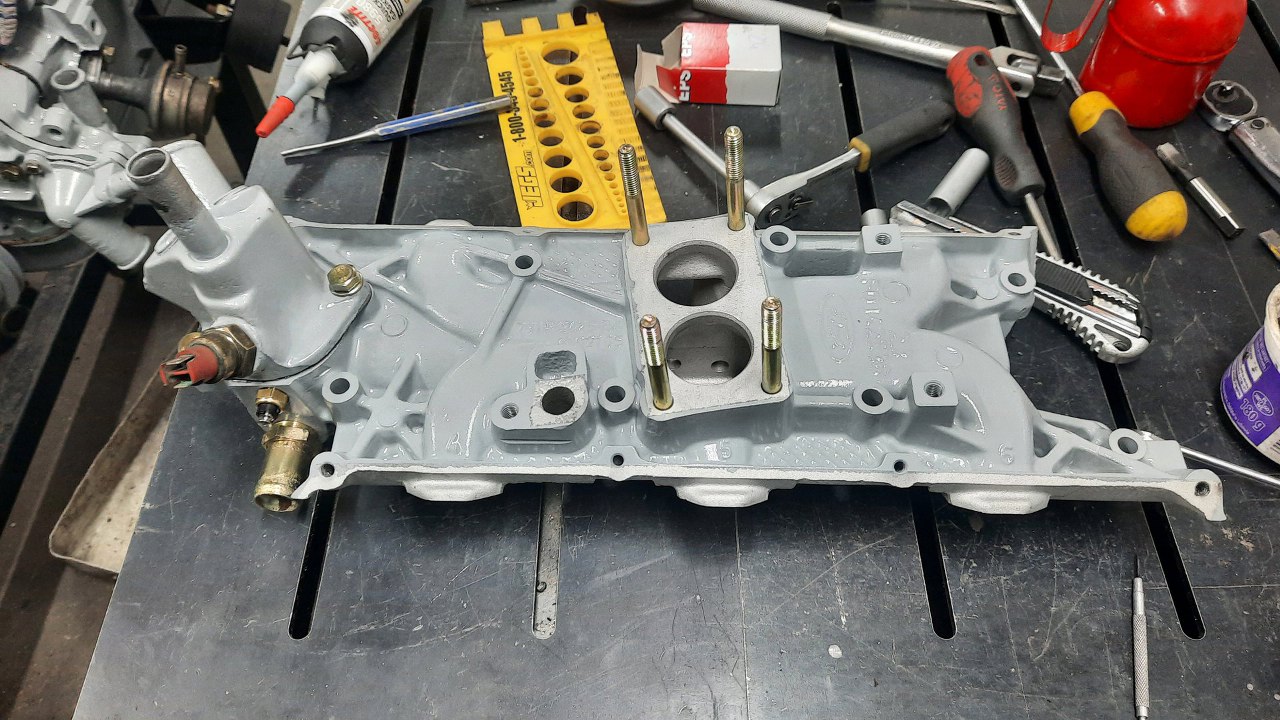

No i mam kolektor dolotowy gotowy do założenia.

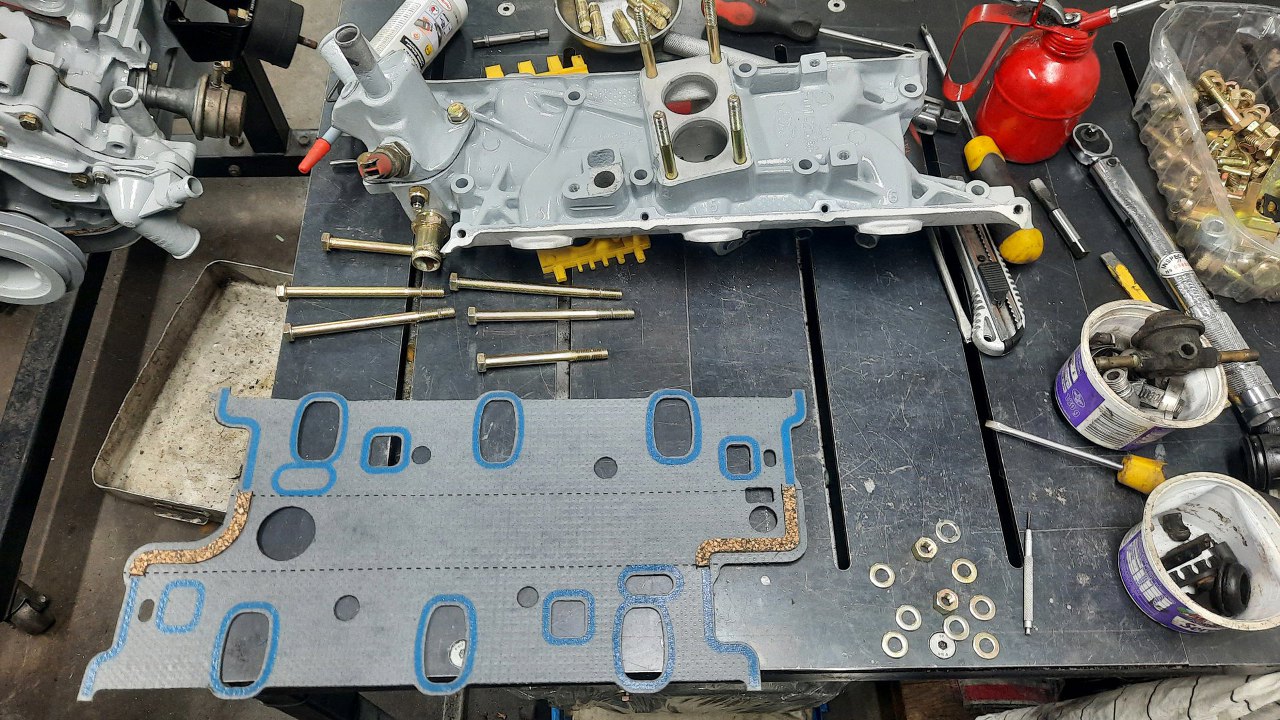

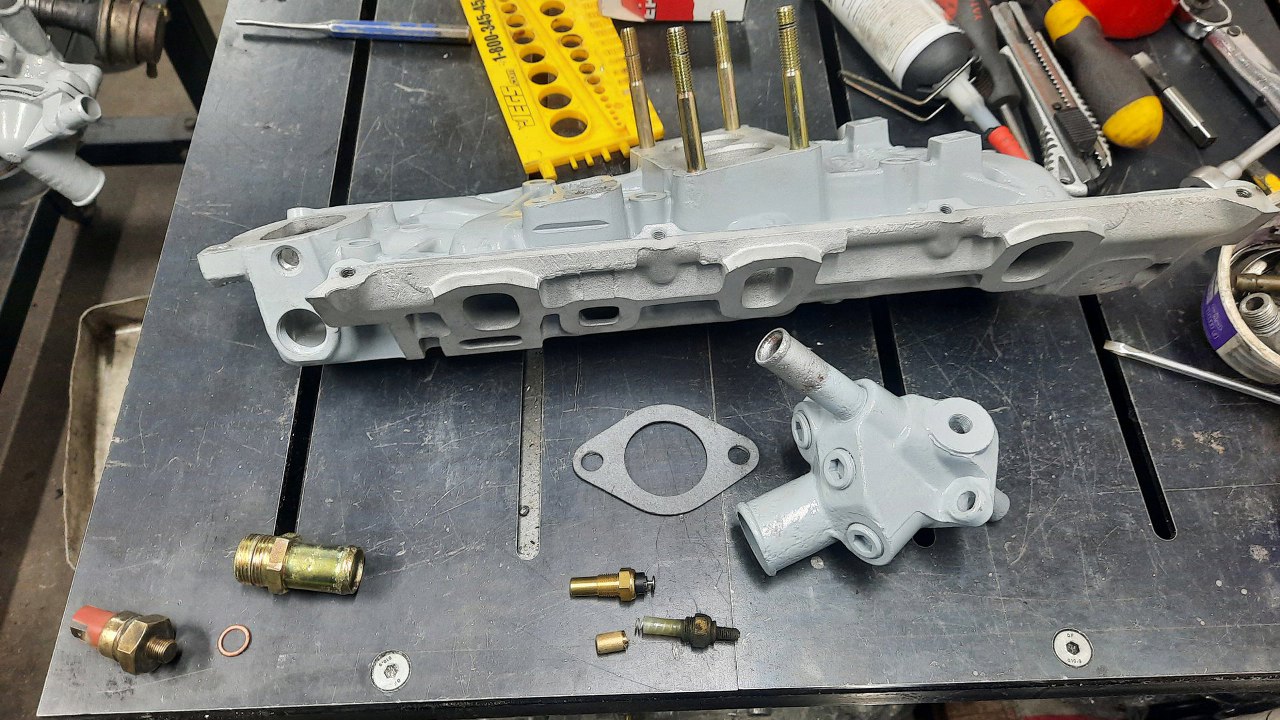

Przygotowałem sobie śruby kolektora i nową uszczelkę.
Uszczelkę standardowo po swojemu przerobiłem, wycinając środkową część.

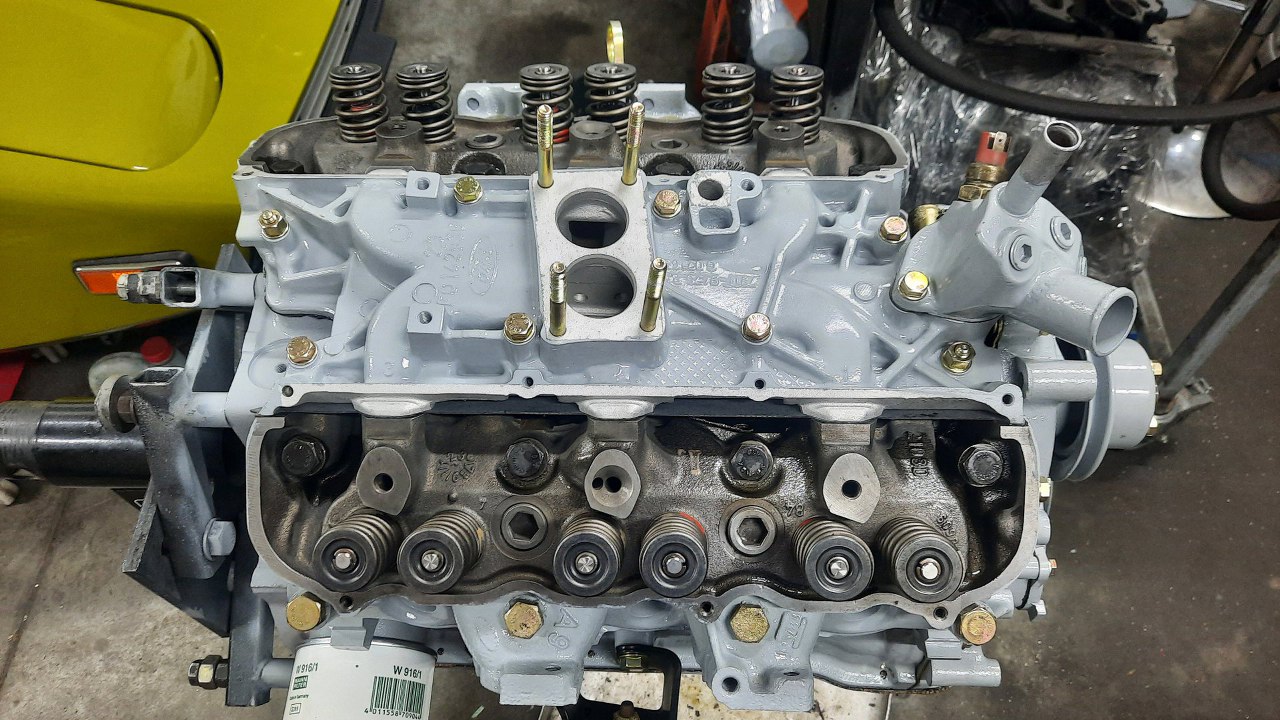

Przykręciłem kolektor dolotowy.

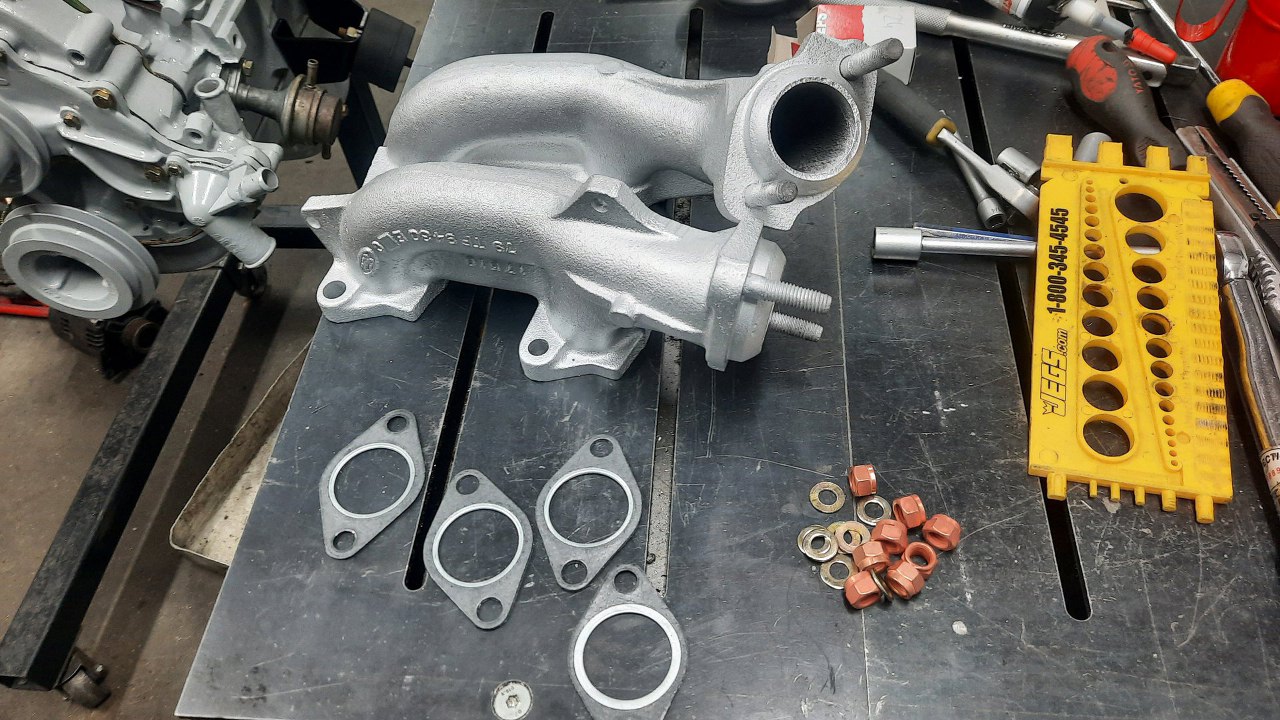

To może od razu i wydechowe przykręcę?
Mam taki ładny, szary silnik...

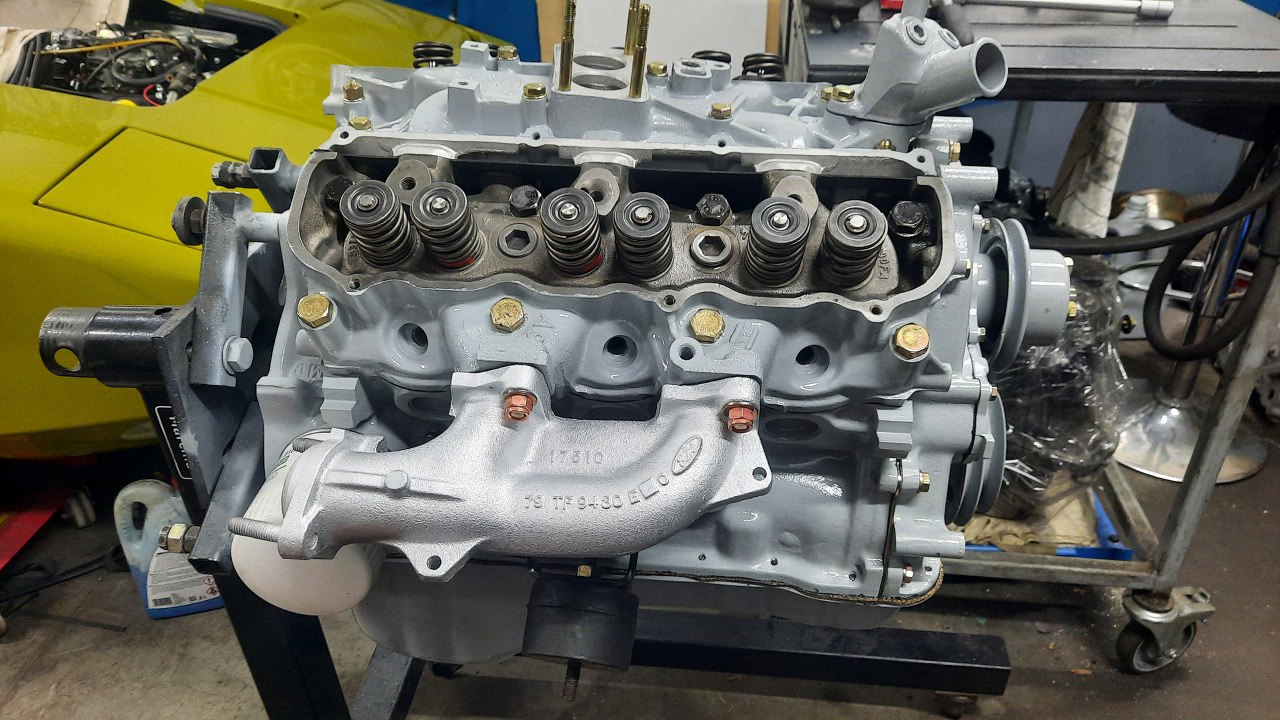

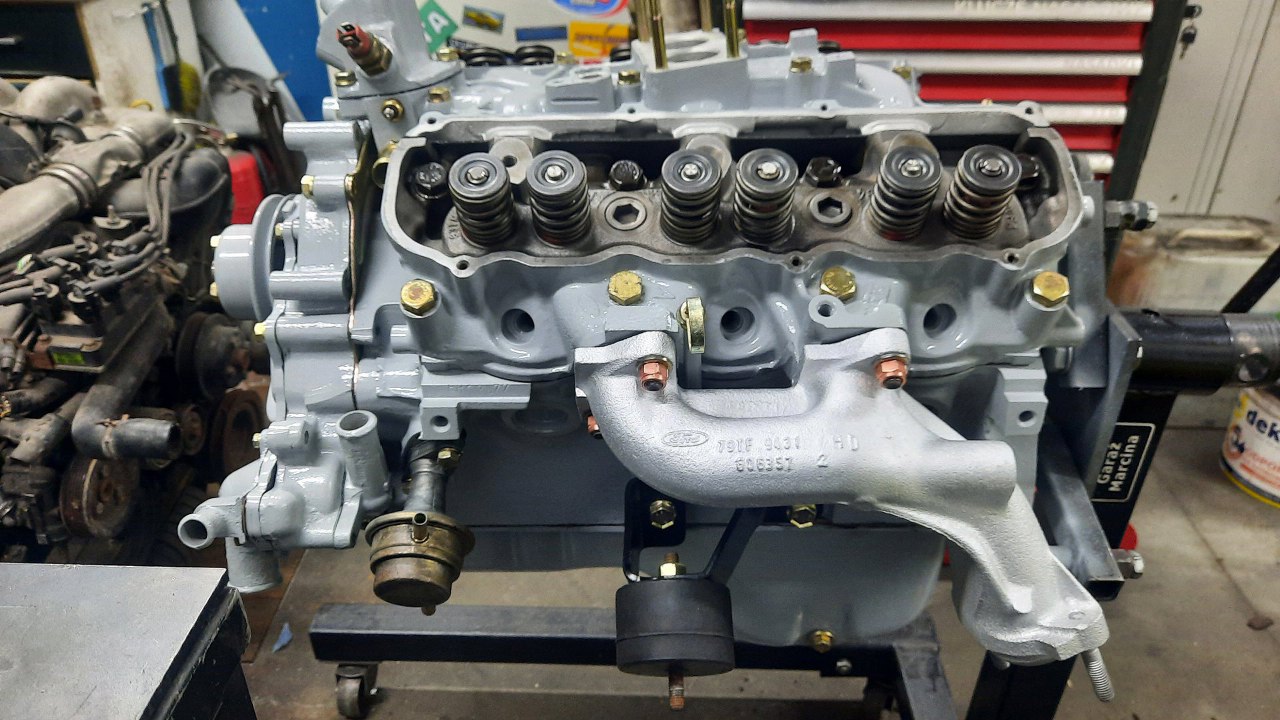

Przykręciłem kolektor wydechowy.
I drugi też.

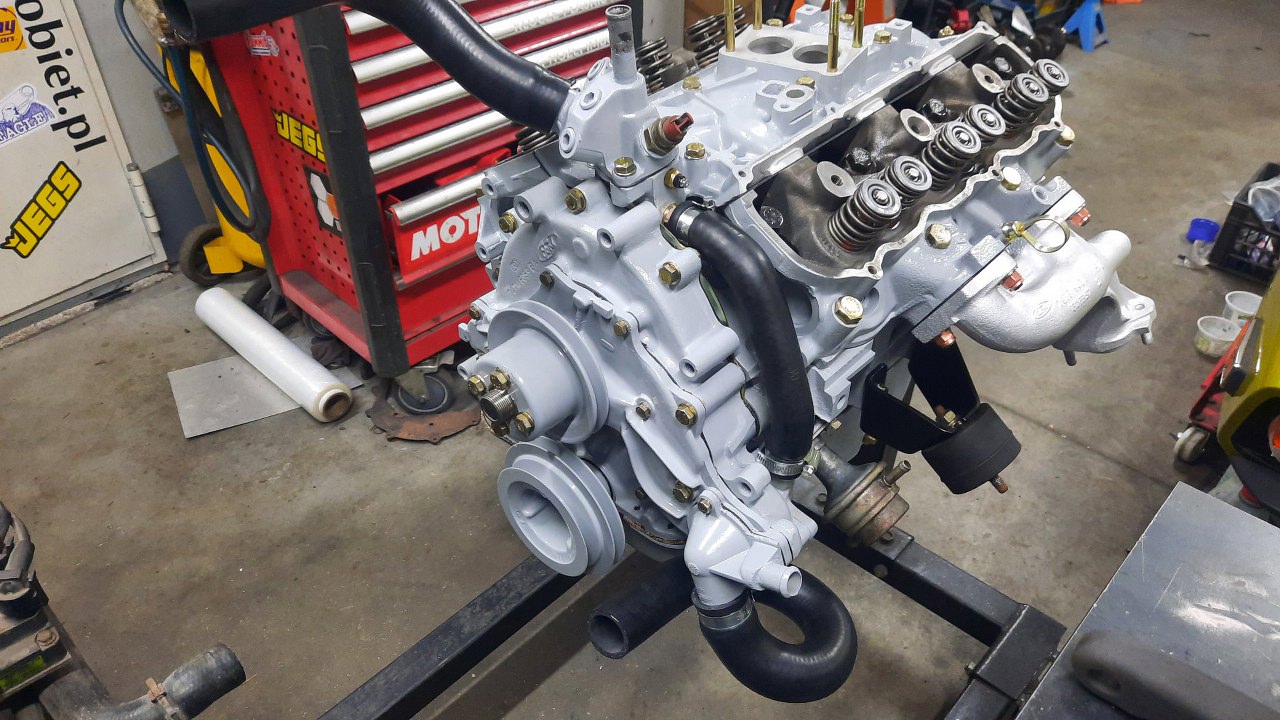

Zacząłem też zakładać różne drobne części - rurkę bypassu pomiędzy tylną pokrywką termostatu a kolektorem dolotowym i rury do chłodnicy.
Następnie zacząłem sobie przypominać, w jakiej kolejności mają być założone wszystkie blaszki i podkładki pod gaźnik. W tej wersji jest tego trochę...

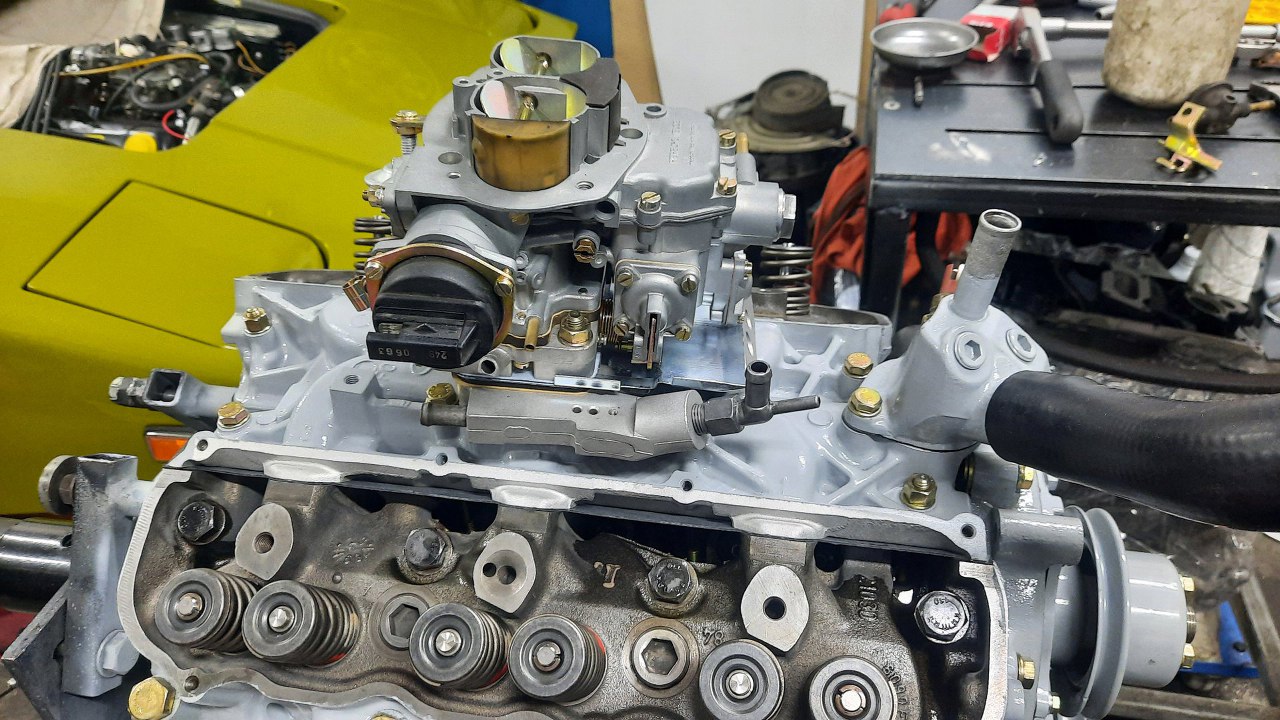

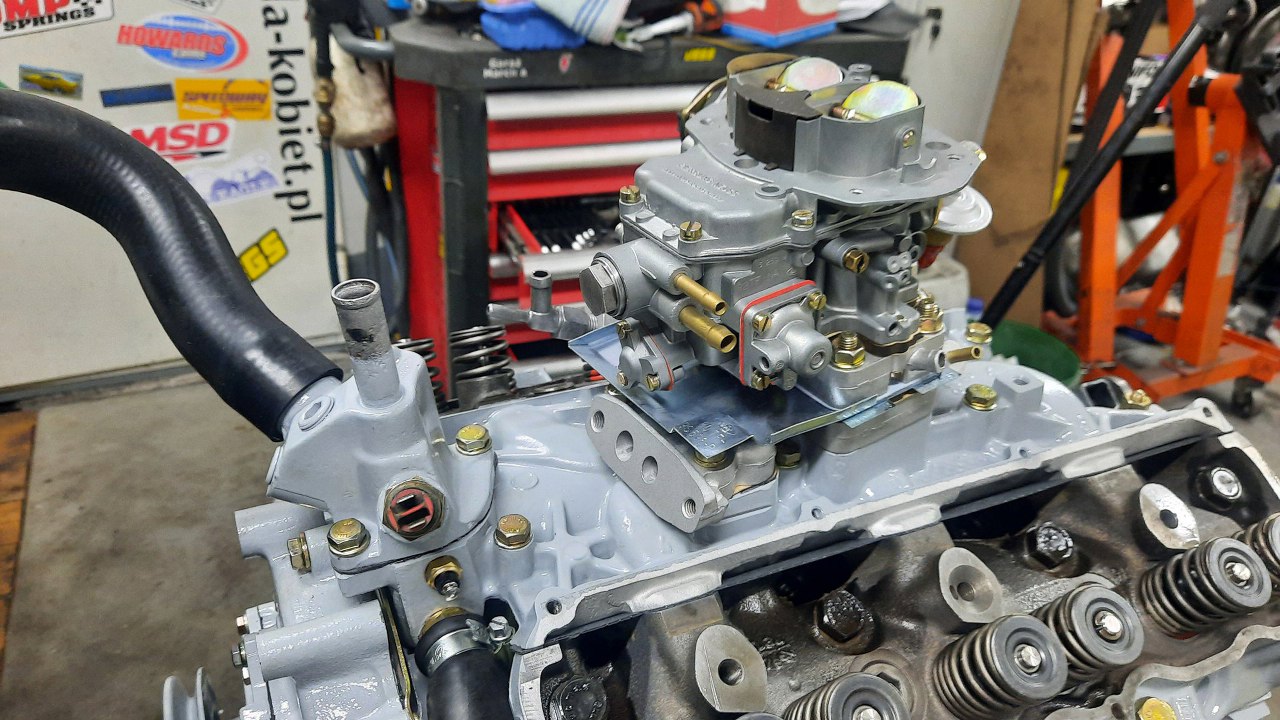

W końcu udało mi się w tym połapać i przykręciłem też gaźnik.
Z tej strony jeszcze muszę przykręcić ten mały zaworek z bimetalem z boku gaźnika.

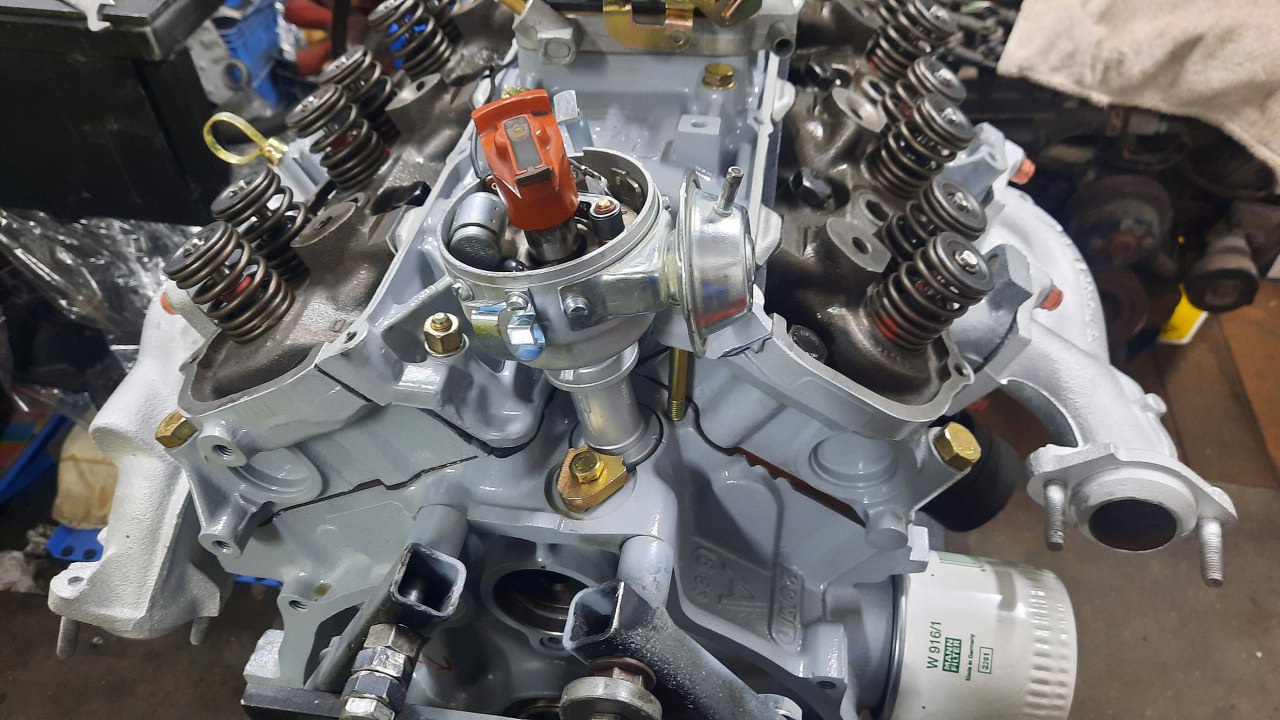

Włożyłem na miejsce aparat zapłonowy i wstępnie ustawiłem. Co ciekawe, trafiłem nawet na te same miejsce, które ktoś kiedyś zaznaczył przecinakiem na granicy aparatu i bloku. Ciekawe, czy będzie to właściwe ustawienie :).

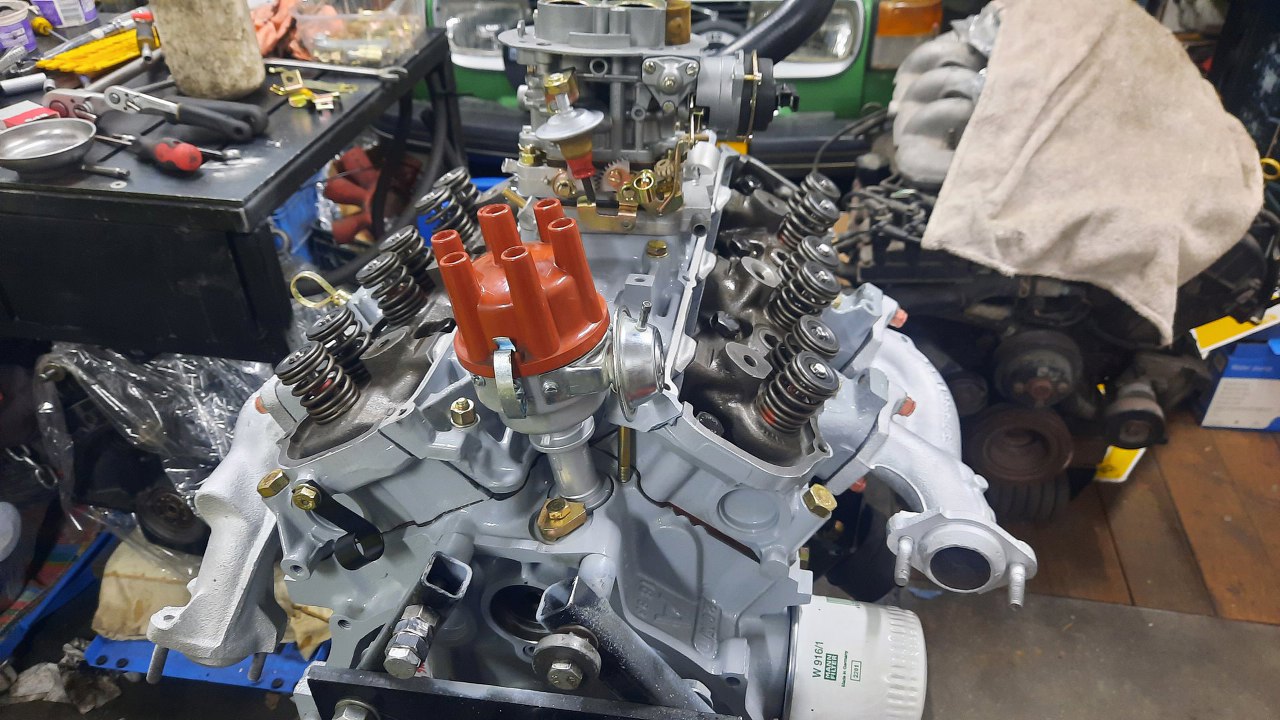

Po ustawieniu założyłem kopułkę. Z tyłu lewej głowicy przykręciłem ucho trzymające rurkę podciśnienia do serwa. Rurka będzie później :).

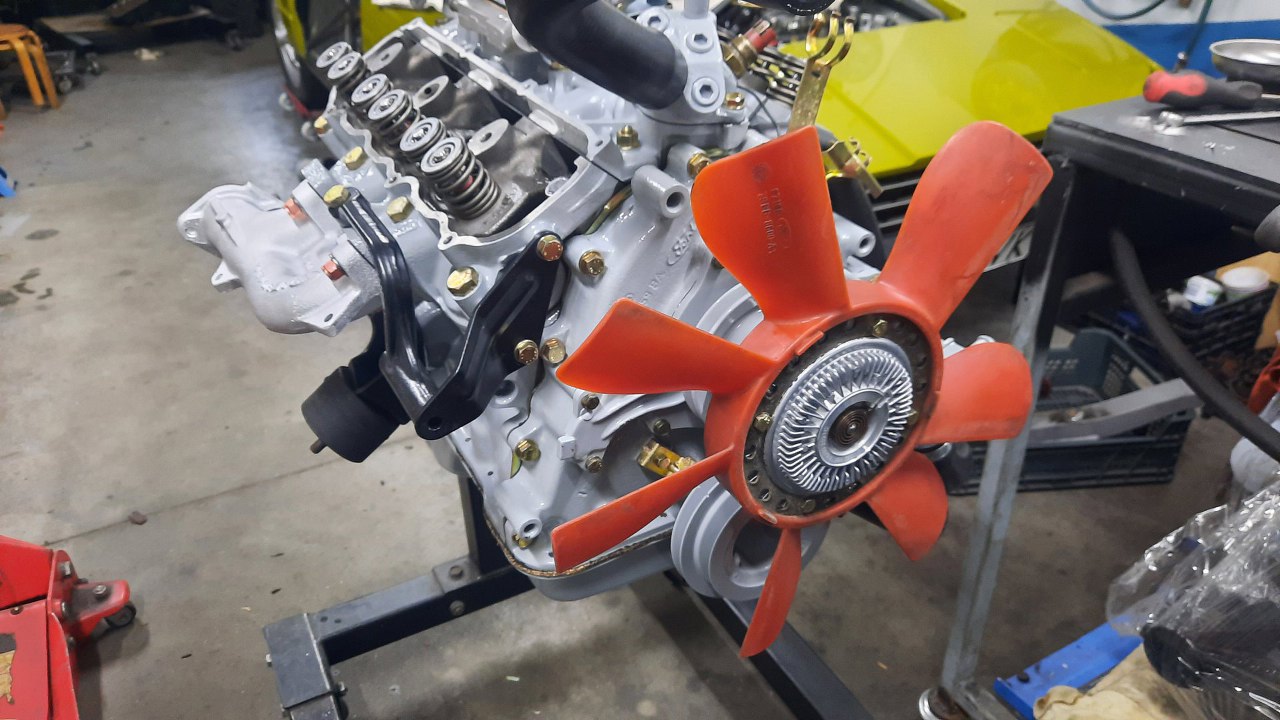

Z przodu prawej głowicy przykręciłem mocowanie alternatora. Domyłem też wiatrak chłodnicy i przykręciłem go z nowym sprzęgłem wiskotycznym do pompy wody.
Założyłem alternator. Dolna śruba, do napinacza, byłą nieoryginalna, za długa, bo gwint w alternatorze był zerwany. Naprawię i to... najpierw gwintownik.

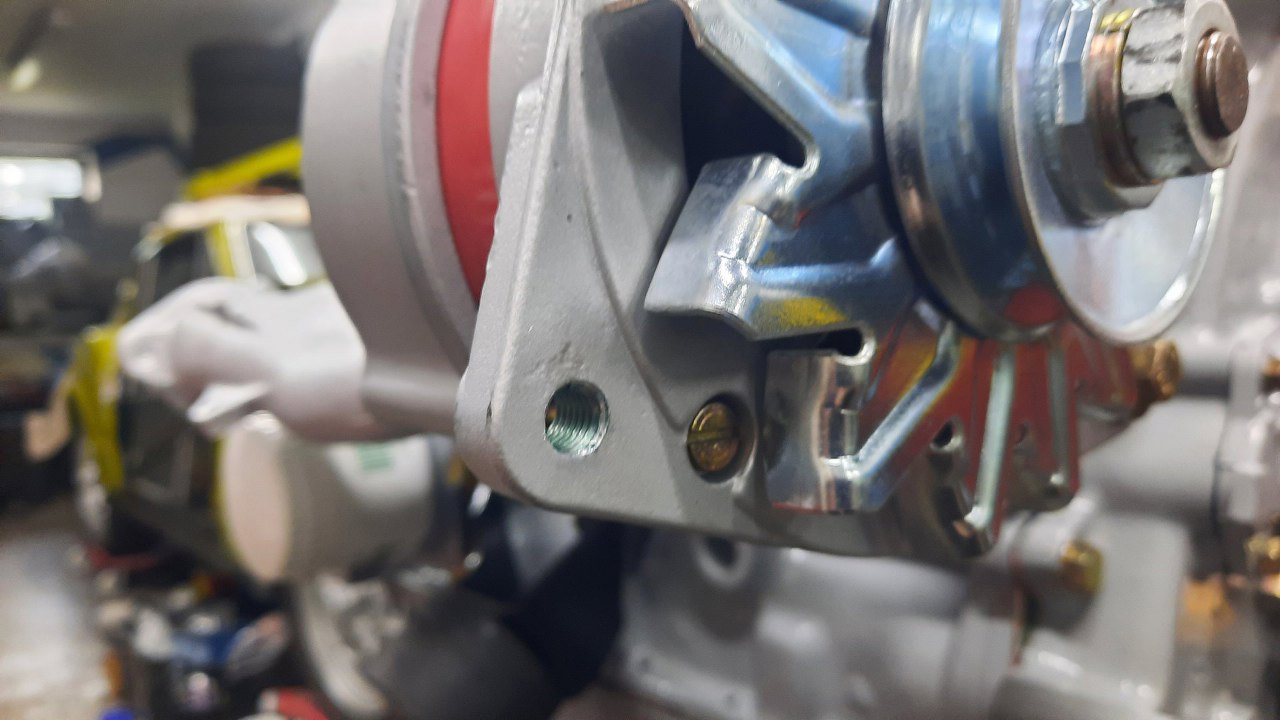

Potem wstawienie helicoila.

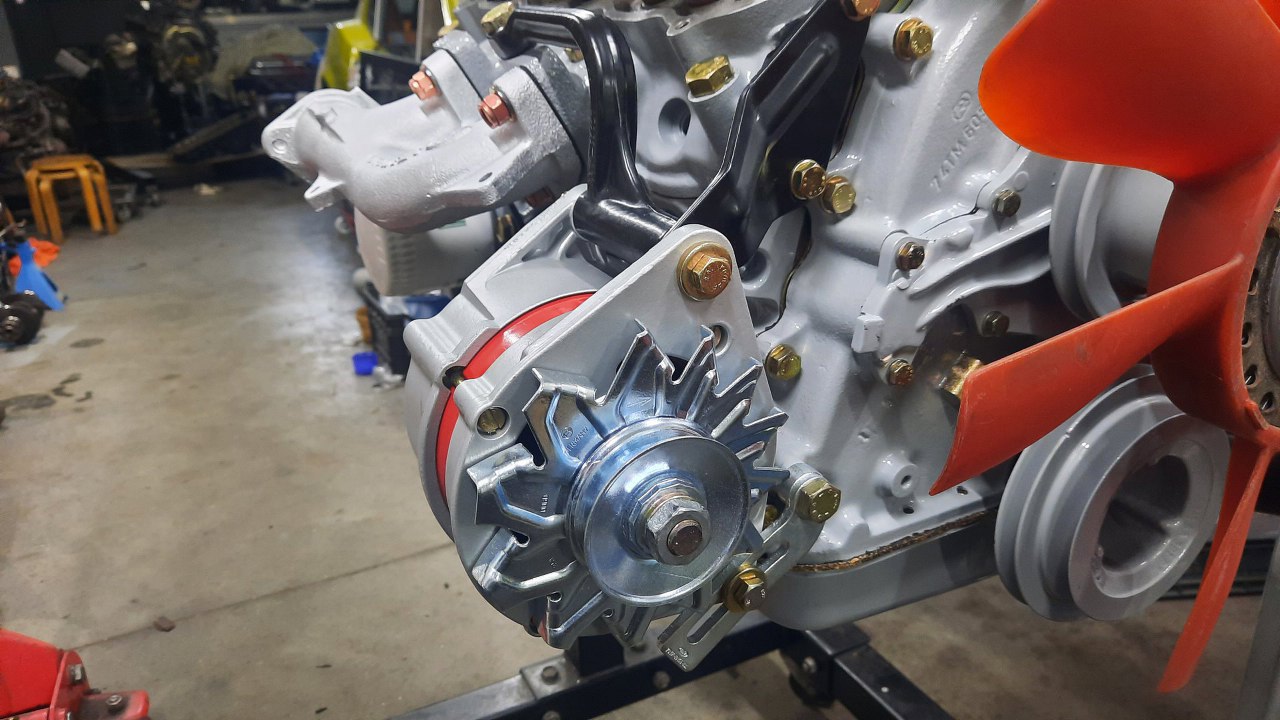

I mogłem przykręcić napinacz śrubą o właściwej długości, a nie na wylot przez alternator z nakrętką z drugiej strony.

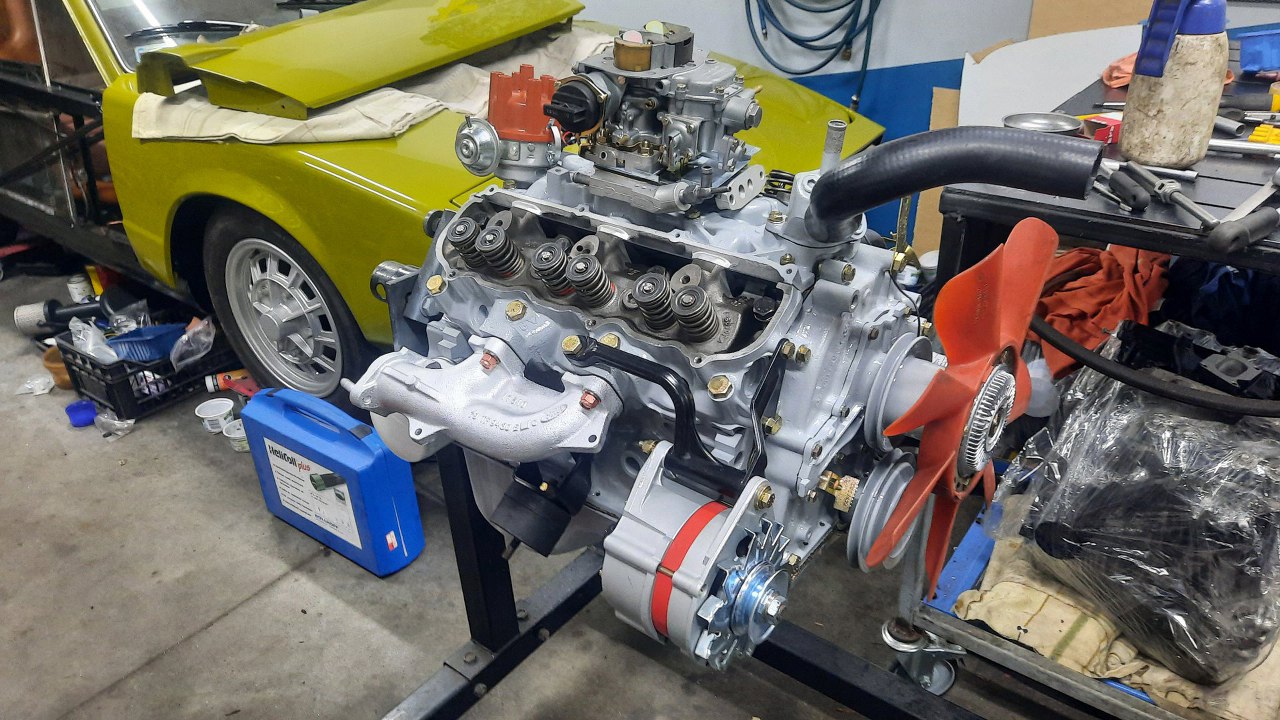

I widok ogólny. Wygląda to coraz lepiej.

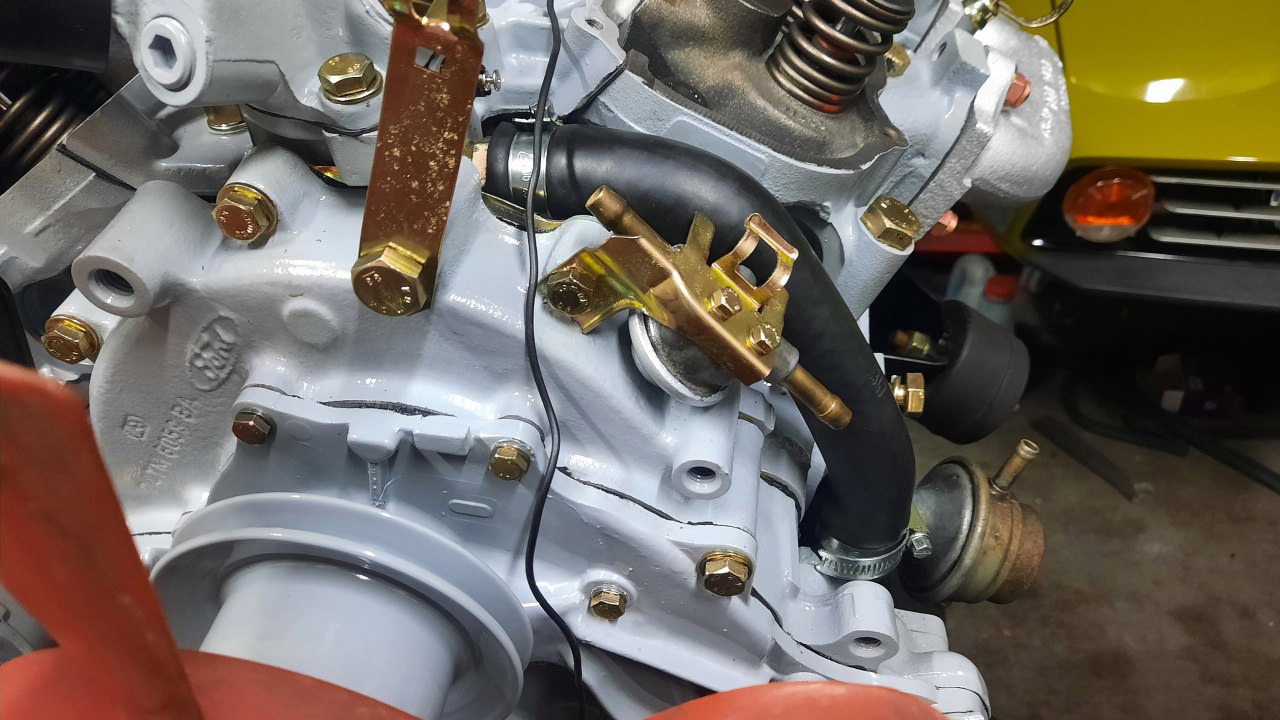

Z przodu, do pokrywy rozrządu, przykręciłem podstawkę pod przewód chłodzenia (po lewej) i regulator ciśnienia paliwa.
