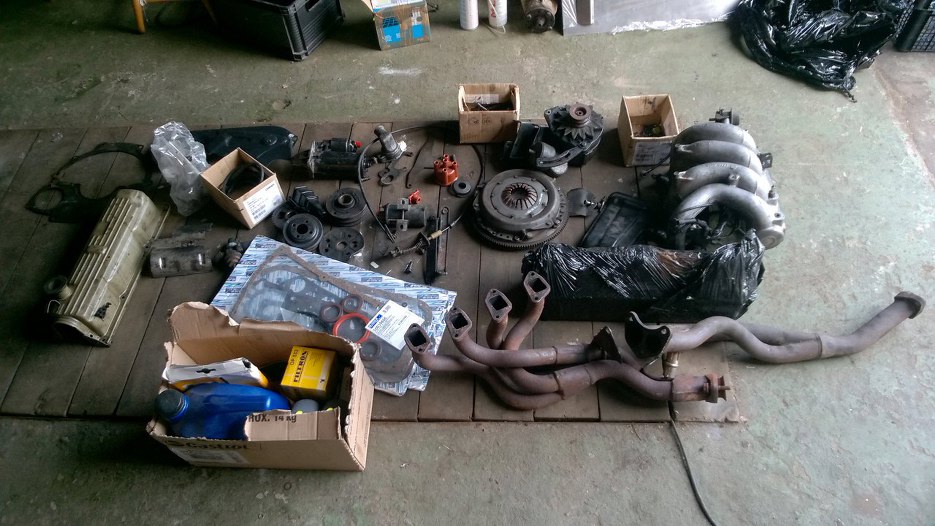

Przyjąłem do garażu następne zlecenie - zbudowanie silnika 2.0 OHC na wtrysku. Większość rzeczy pochodzi zdaje się z Forda Siery, a całość ma trafić do Forda Taunusa kolegi "Szafy". Żeby nie było za łatwo, to dostałem blok bez głowicy luzem, a resztę części o w takiej formie:
![](img/001_001.jpg)
Jak widać, jest tu dosłownie wszystko - wsporniki, kółka, osprzęt... natomiast nie ma jednego - pewności, że jest wszystko. W zasadzie mam pewność, że wszystkiego nie ma :).

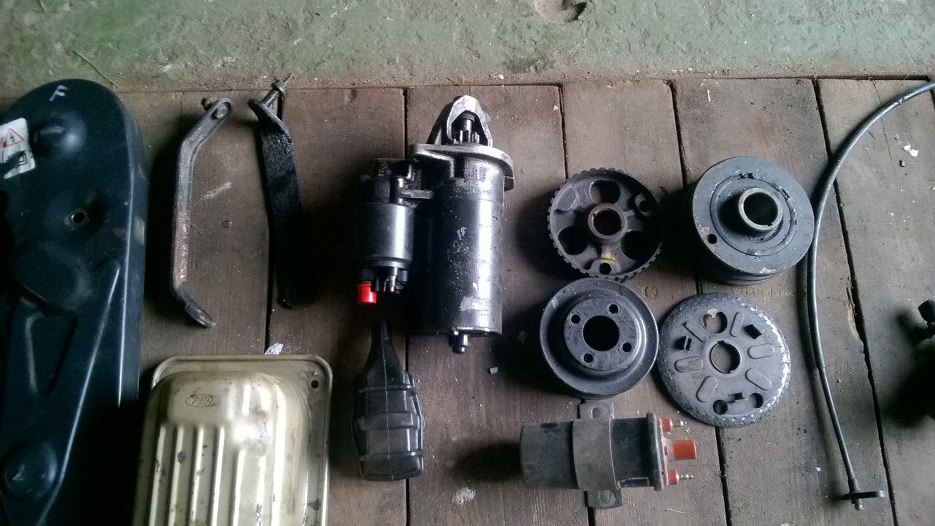

W każdym razie zacząłem od przejrzenia wszystkiego pod kątem oddania do piaskowania i malowania proszkowego oraz śrubek do cynkowania.
![](img/001_002.jpg)

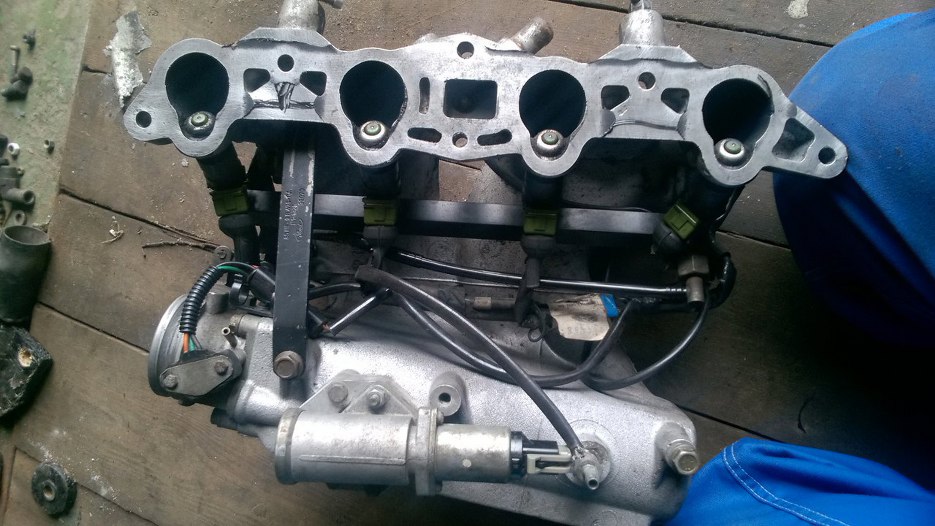

Najwięcej pracy miałem z kolektorem dolotowym, bo jest przy nim cała masa akcesoriów, które trzeba odkręcić i odnowić.
![](img/001_003.jpg)

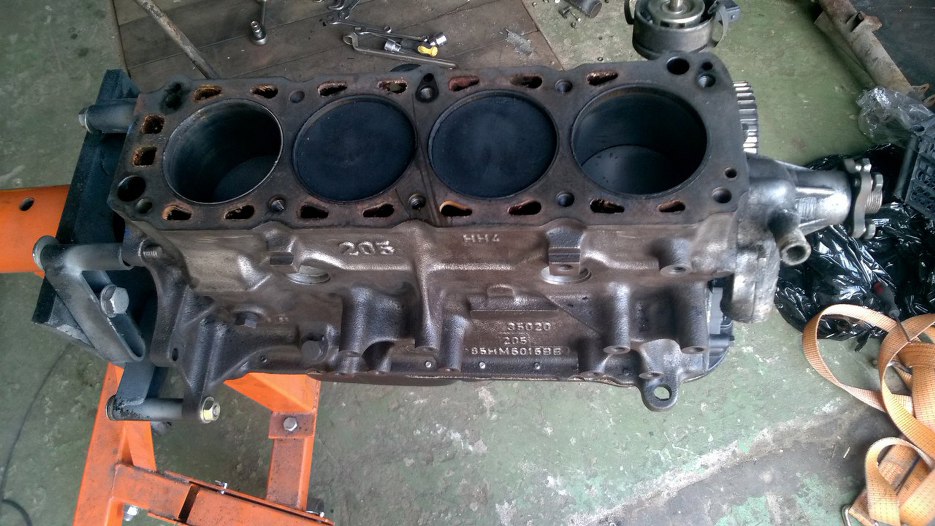

A tak wygląda blok silnika. Jest to późniejszy blok o oznaczeniu 205, podobno nieco mocniejszy od poprzednich odlewów.
![](img/001_004.jpg)

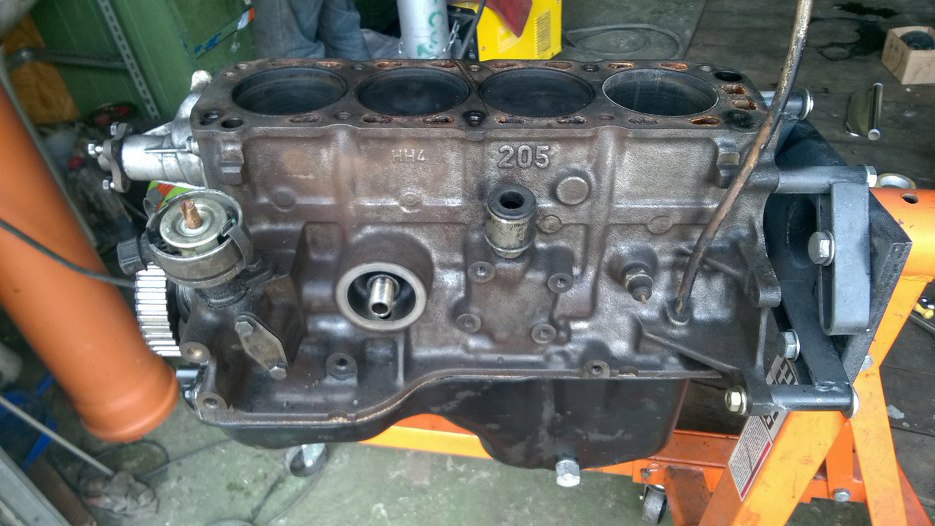

Blok wygląda na dość czysty, najprawdopodobniej był umyty zanim do mnie trafił, a może nawet i wcześniej.
![](img/001_005.jpg)

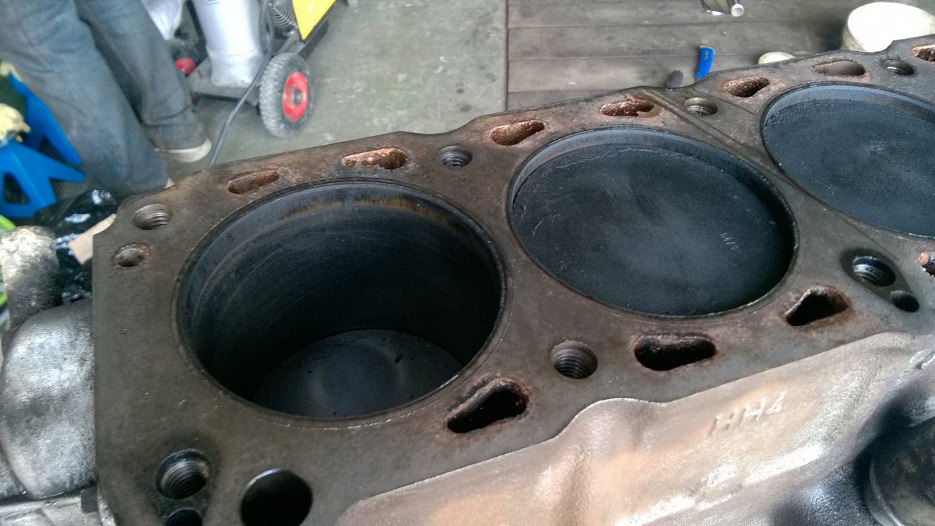

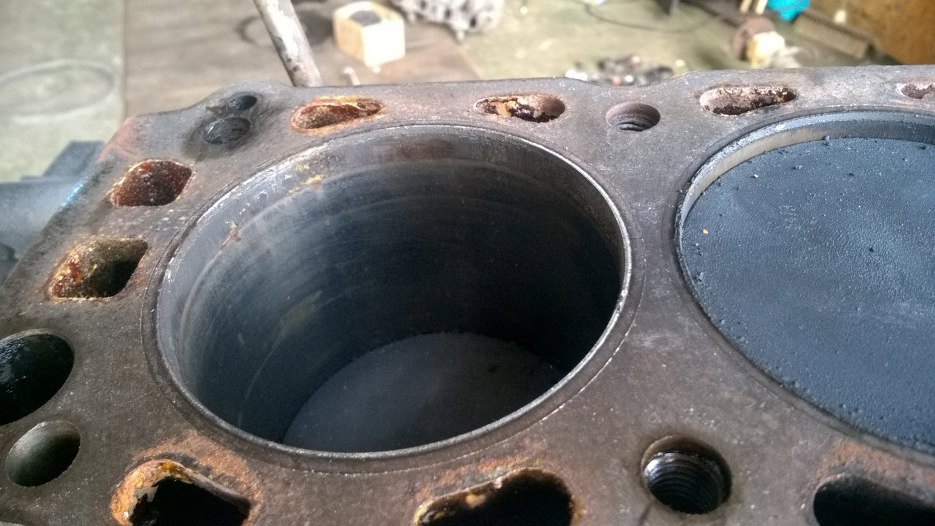

Gładzie praktycznie idealne, natomiast potem się okazało, że luz na zamku pierścienia zamiast książkowego 0.38-0.58mm był już aż 0.95mm, więc zostaną wymienione pierścienie, a cylindry będą honowane.
![](img/001_006.jpg)
![](img/001_007.jpg)
Z przodu została resztka osprzętu. Zaraz to wszystko odkręcę.
![](img/001_008.jpg)
Standardowo gdzieś musi być mała niespodzianka, w tym przypadku jest to syf w płaszczu wodnym bloku, widoczny po odkręceniu pompy wody. Ale to i tak niedużo :)
![](img/001_009.jpg)

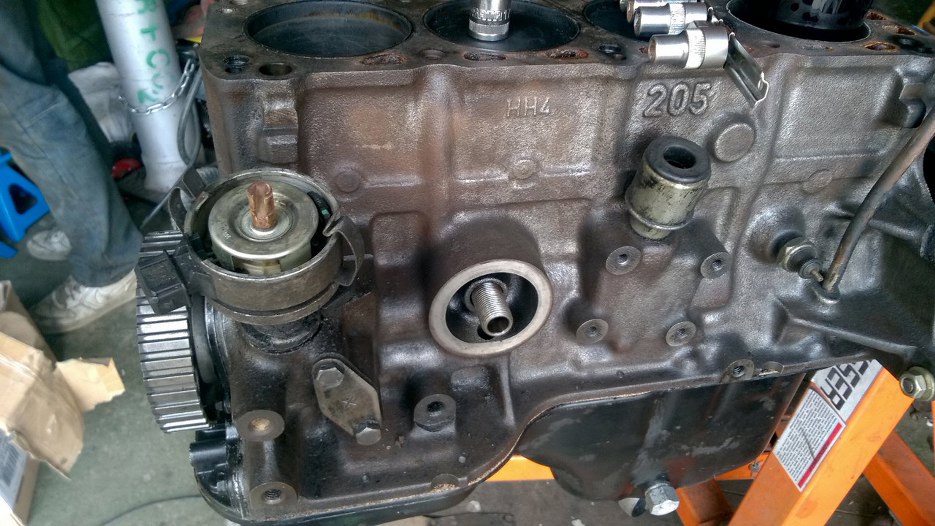

Do demontażu jest aparat zapłonowy, zaślepka zastępująca pompę paliwa oraz króciec odmy.
![](img/001_010.jpg)
Odkręcone, widoczne razem z pompą wody.
![](img/001_011.jpg)

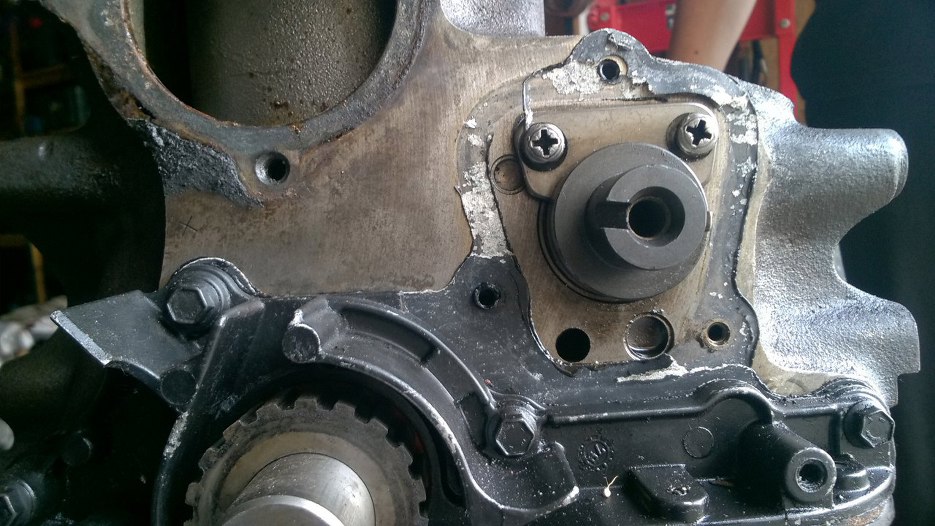

Zdjąłem również pokrywkę wałka pomocniczego, napędzanego paskiem rozrządu. Od niego jest napędzany aparat zapłonowy.
![](img/001_012.jpg)

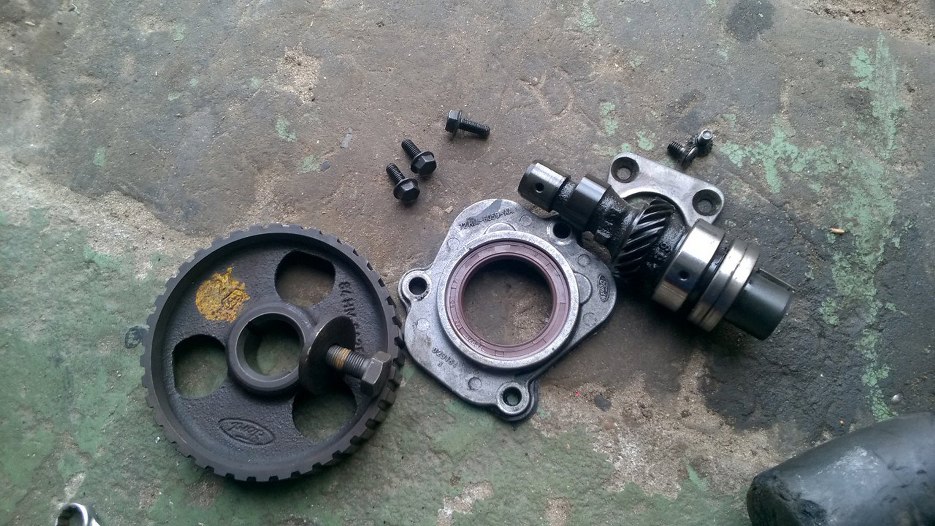

I wymontowane wszystko. Wałek w stanie idealnym, jego panewka w bloku również.
![](img/001_013.jpg)

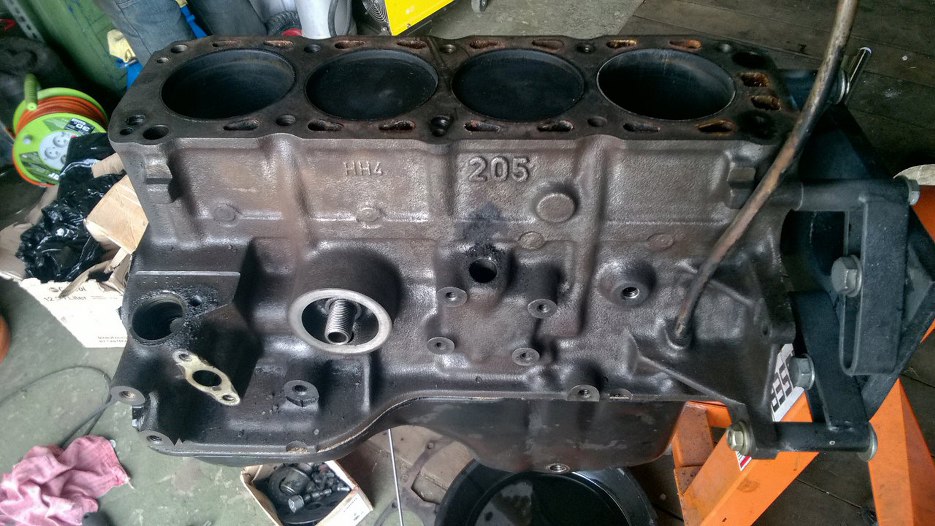

Lewa strona silnika już ogołocona. Po tym zdjęciu wybiłem jeszcze rurkę bagnetu, bo mi przeszkadzała.
![](img/001_014.jpg)

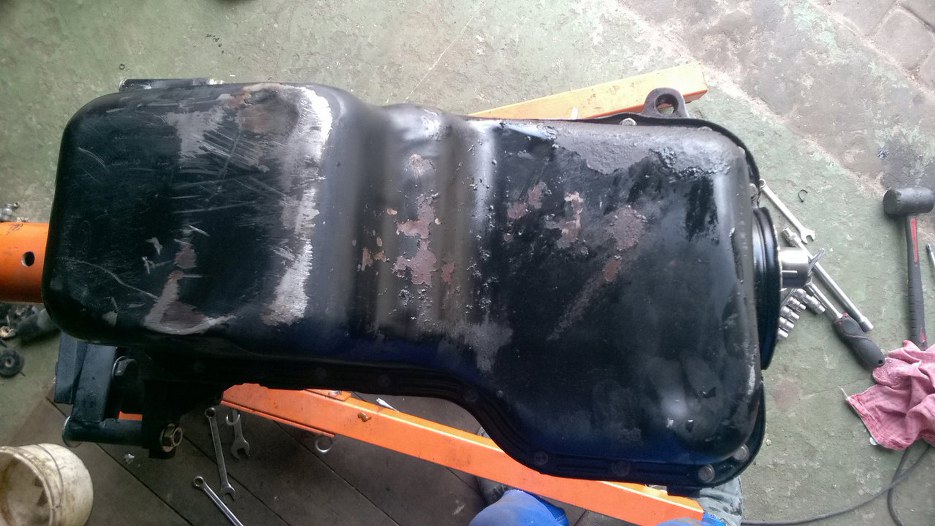

Miska olejowa poobcierana i powgniatana. Poprosiłem właściciela o zorganizowanie drugiej, lepszej. Te silniki są jeszcze dobrze dostępne, więc nie ma co kombinować z takimi częściami, skoro można dostać dobre.
![](img/001_015.jpg)

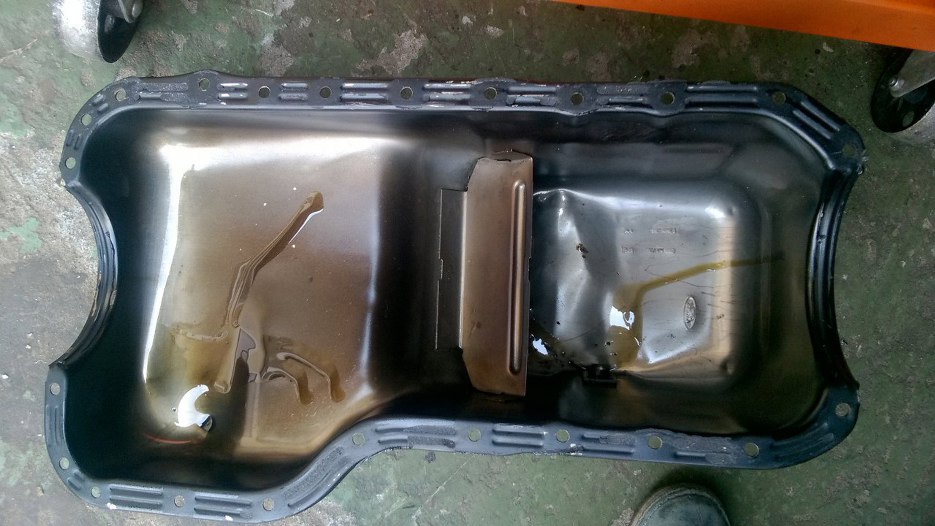

W środku - duże dla mnie zaskoczenie. Naprawdę czysto, bez szlamu. Taki silnik to aż przyjemnie rozkręcić.
![](img/001_016.jpg)

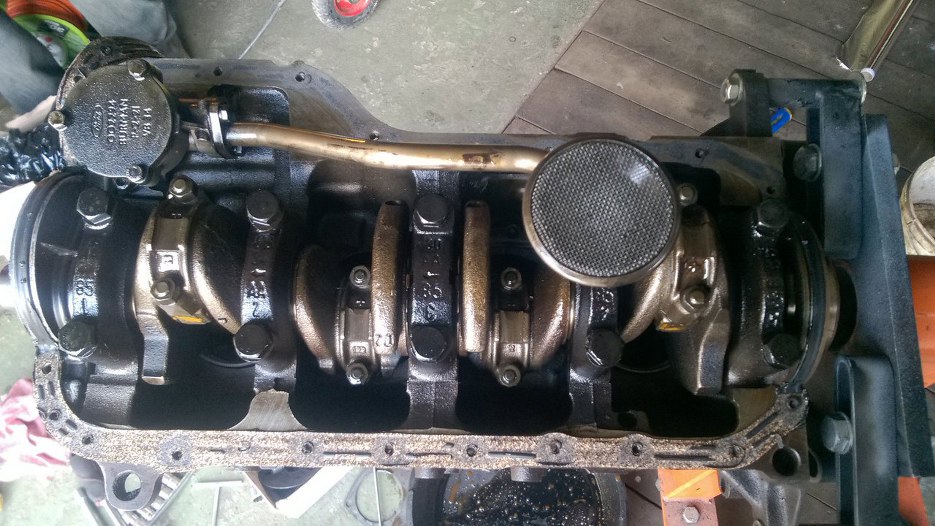

Widok po zdjęciu miski olejowej. Wszystko wygląda bardzo czysto.
![](img/001_017.jpg)

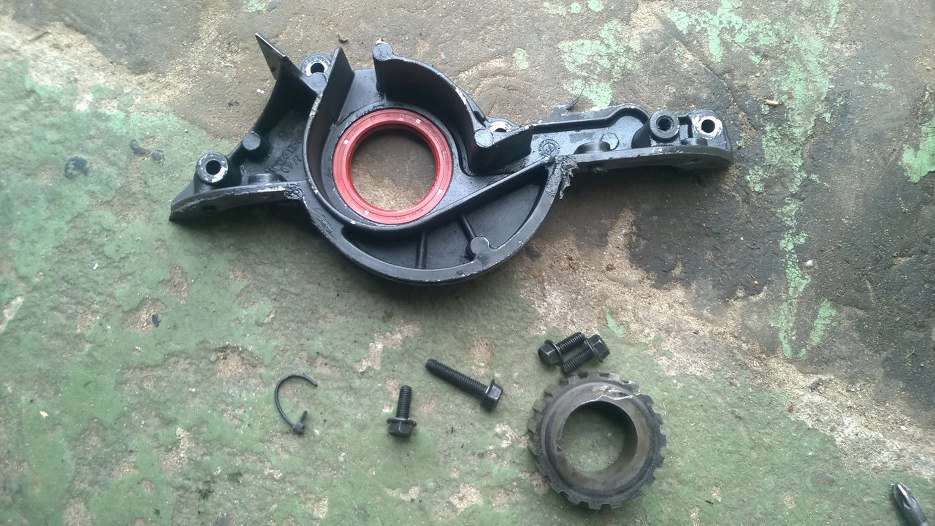

Zdjąłem kółko zębate napędzające pasek rozrządu i odkręciłem pokrywkę przednią wału korbowego.
![](img/001_018.jpg)

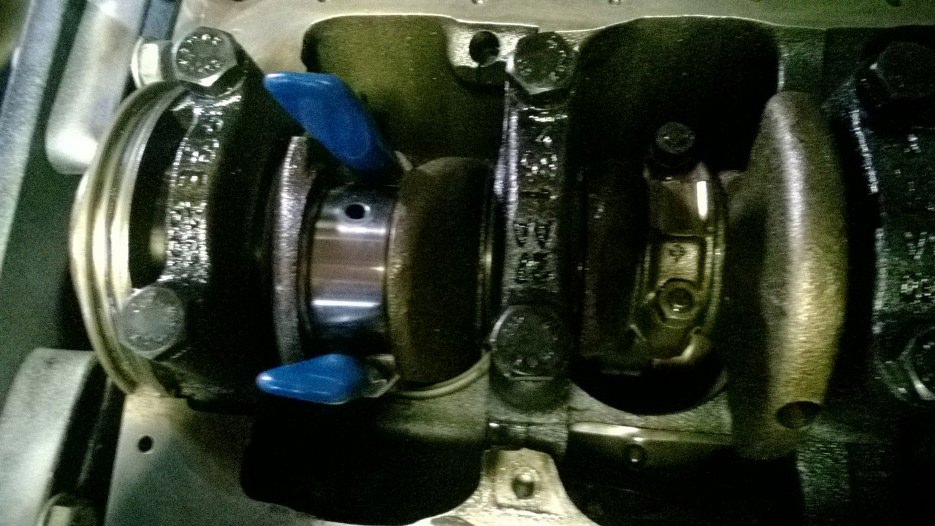

Uważając, żeby nie uszkodzić wału korbowego i gładzi cylindrowych, wyciągnięte zostały tłoki.
![](img/001_019.jpg)

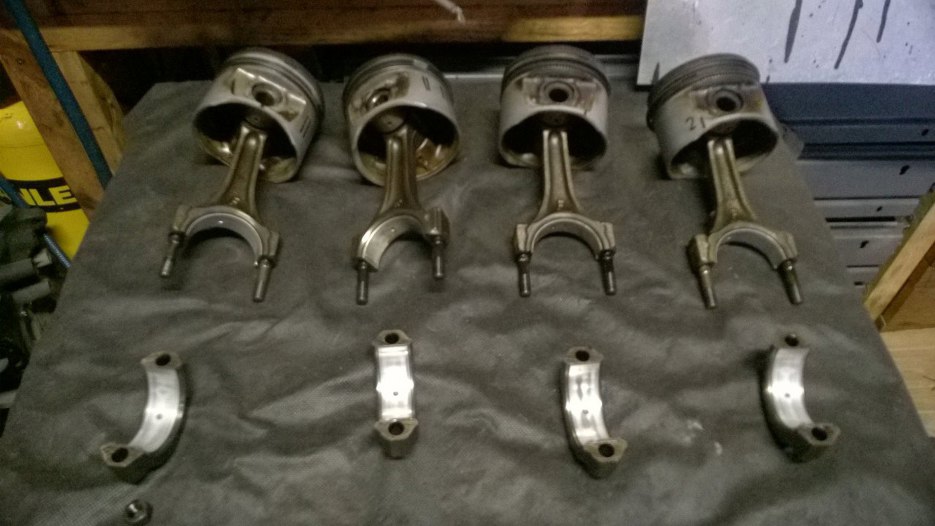

Całość wygląda nieźle, chociaż pierścienie były zapieczone od nagaru w rowkach tłoków.
![](img/001_020.jpg)

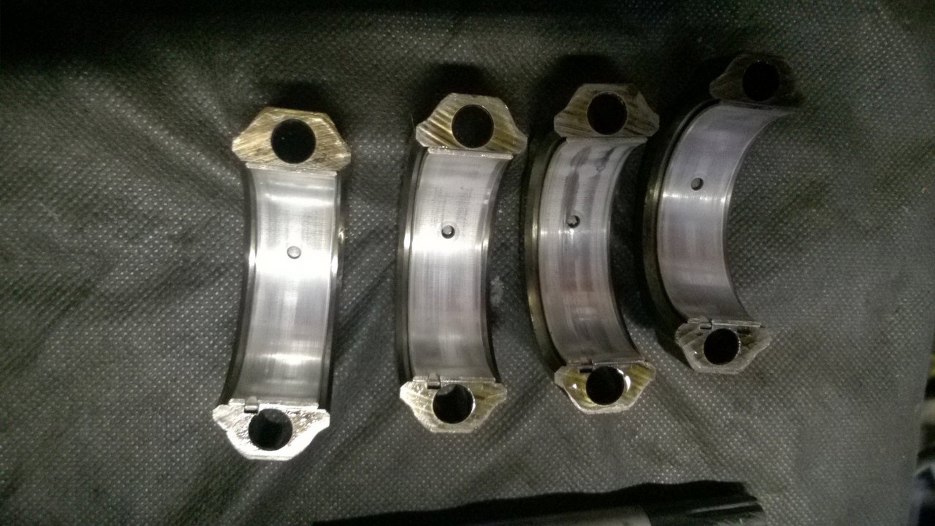

Panewki widać, że były używane w silniku, ale w zasadzie w bardzo ładnym stanie. Zostaną jednak zmienione, żeby to zrobić raz, a dobrze.
![](img/001_021.jpg)

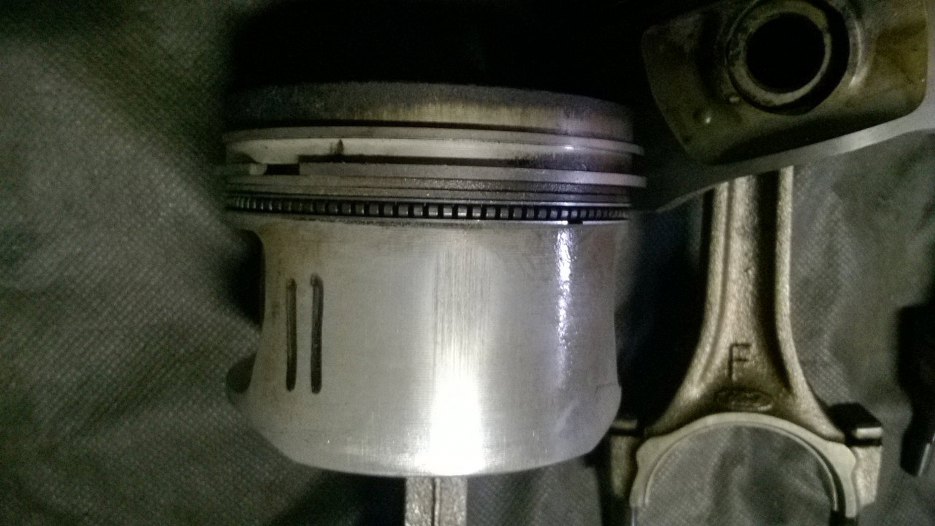

Tłoki tylko trochę śladów mają na boku, ale ogólnie nie są zużyte. Po zmierzeniu mikrometrem/średnicówką wychodzi na to, że mogę spokojnie włożyć je z powrotem.
![](img/001_022.jpg)

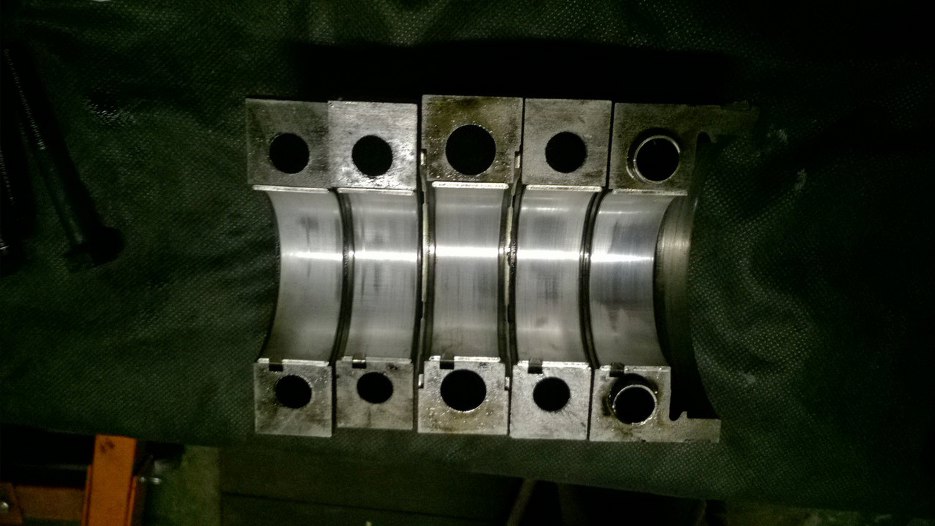

Panewki główne również wyglądają na niezużyte. Ten silnik naprawdę jest w niezłym stanie.
![](img/001_023.jpg)

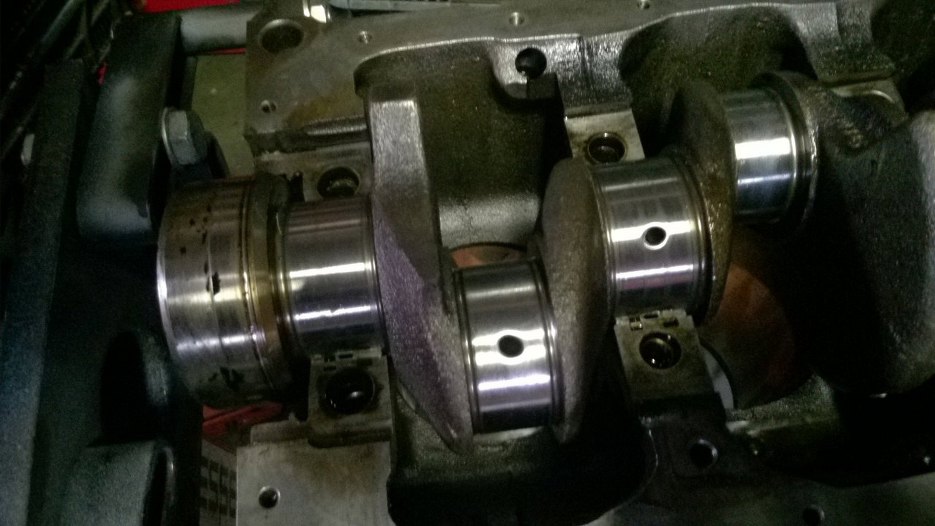

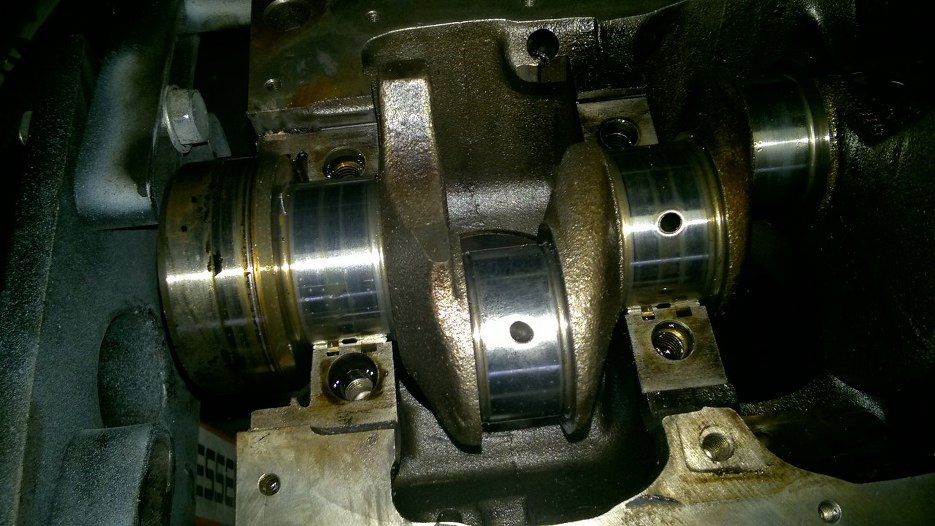

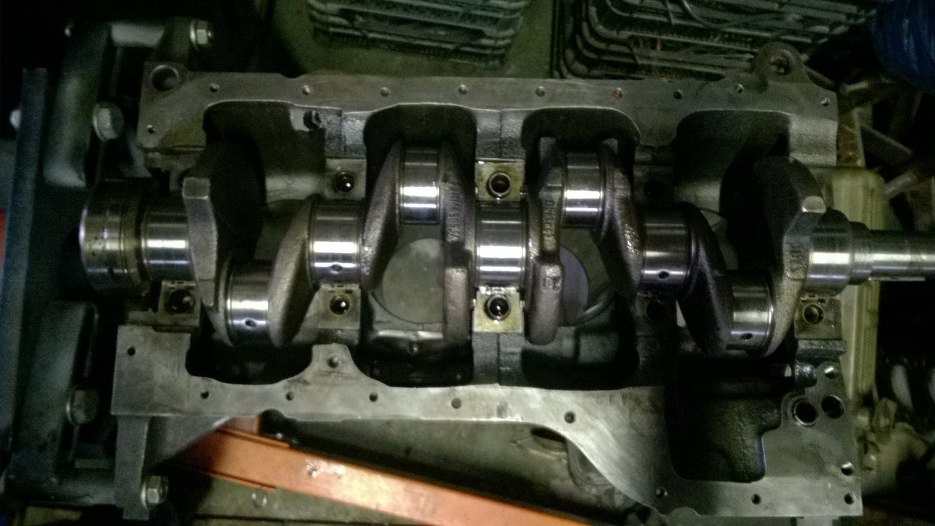

Wał korbowy bez żadnych śladów zużycia. Takiego silniki warto szukać jako bazy do remontu, bo wtedy remont tanio wychodzi :)
![](img/001_024.jpg)
![](img/001_025.jpg)
![](img/001_026.jpg)

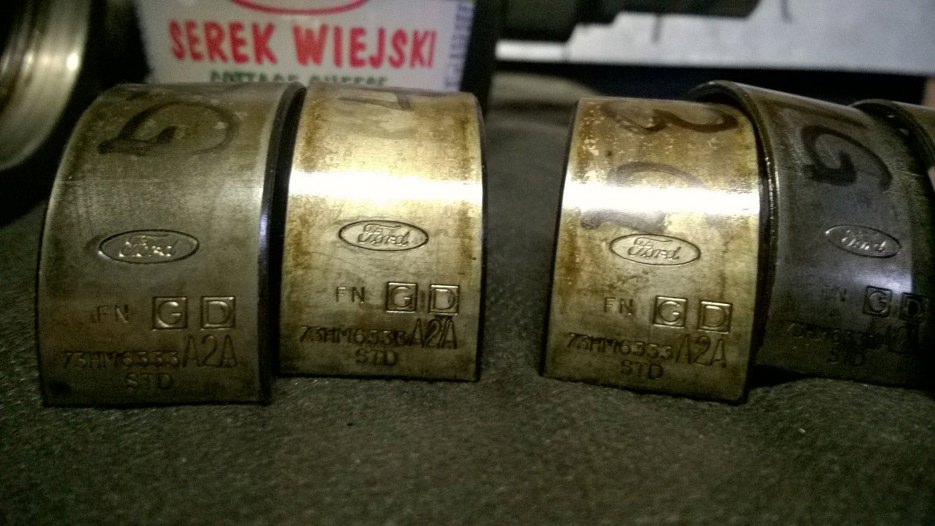

Panewki główne są fabryczne, nominalne. Bardzo fajne są takie oznaczenia producenta.
![](img/001_027.jpg)

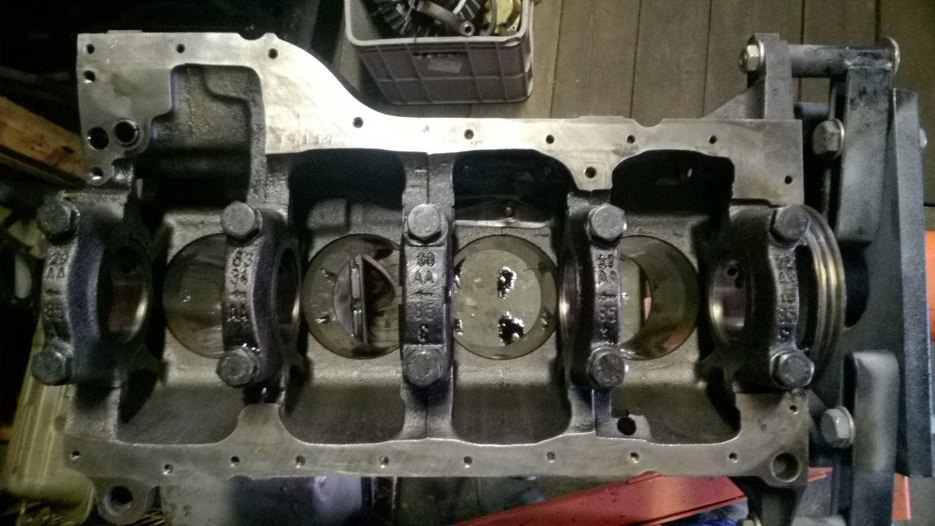

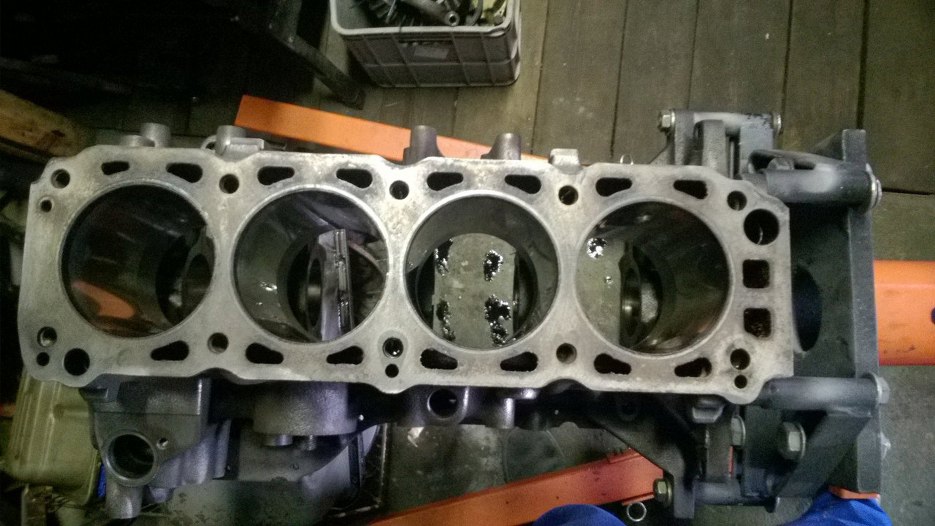

No i mam pusty blok, gotowy do dalszych prac. Teraz zawiozę go do szlifierni, gdzie będą honowane cylindry.
![](img/001_028.jpg)
![](img/001_029.jpg)
